Гвинт задній регулювальний верхньої тяги навіски Xingtai 120 (тип 2)

Гвинт задній регулювальний верхньої тяги Xingtai 120 (тип 2)

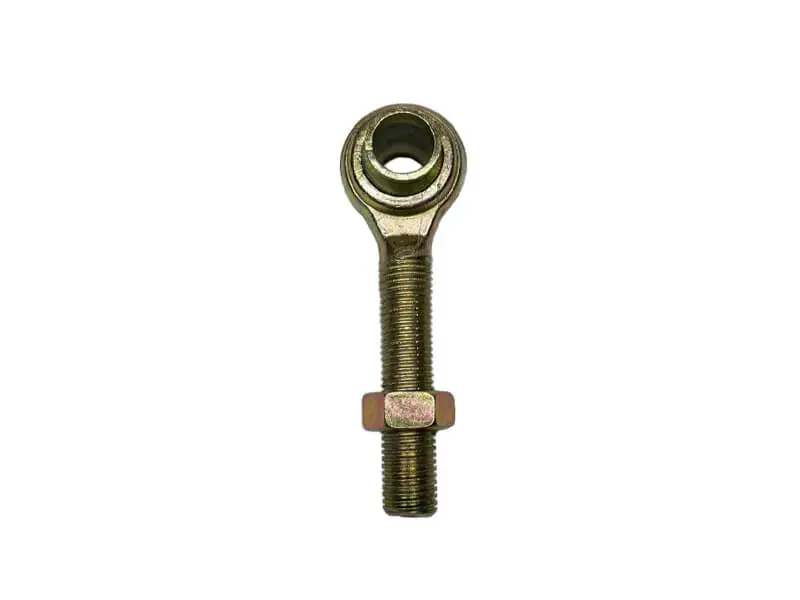

Задня половина центральної тяги триточкової навіски мінітрактора Xingtai 120: кована головка з вушком під палець кріплення та довгий різьбовий стрижень із контргайкою. Разом із переднім гвинтом і різьбовою муфтою він утворює верхню тягу, довжину якої змінюють під час налаштування плуга, культиватора чи борони.

Навіщо регулюють верхню тягу

Центральну тягу зібрано за принципом талрепа: муфта обертається, а гвинти з різнонапрямленою різьбою одночасно вкручуються або викручуються, подовжуючи чи вкорочуючи тягу без розбирання навіски. Зміна довжини нахиляє знаряддя носком униз або вгору — так виставляють глибину ходу корпусів плуга, рівний хід лап культиватора та однакове заглиблення борони по всій ширині захвату. Контргайка на стрижні фіксує обрану довжину, щоб вібрація і змінне навантаження не збивали налаштування в полі.

Конструкція

Головку виконано заодно з вушком і посилено по контуру; усередину запресовано втулку, яка приймає на себе спрацювання від пальця і зменшує розбивання отвору. Різьбу нарізано на більшій частині стрижня, тому діапазон регулювання виходить широким. Поверхню вкрито жовтим цинкуванням, що стримує корозію витків після миття та роботи у вологому ґрунті, а чиста різьба легше піддається під час наступного переналаштування. На стрижень нагвинчено шестигранну контргайку.

Коли гвинт міняють

Типові причини — розбите вушко і збільшений люфт у з'єднанні з кронштейном навіски, зім'ята або зірвана різьба після закушування в муфті, погнутий стрижень від удару знаряддя об перешкоду та сильна корозія, через яку тяга перестає регулюватися. Спрацьована тяга дає «плаваючий» кут нахилу знаряддя: плуг то зариває, то виходить із борозни, а культиватор обробляє смугу нерівномірно.

Як підібрати

• Зніміть старий гвинт і порівняйте діаметр та крок різьби, а також напрямок нарізки — переднє й заднє плече центральної тяги відрізняються напрямком різьби.
• Перевірте загальну довжину стрижня і довжину різьбової ділянки: від них залежить діапазон регулювання зібраної тяги.
• Виміряйте внутрішній діаметр вушка і товщину головки — палець має заходити без натягу і без помітного зазору.
• Уточніть виконання за посадковими розмірами: для Xingtai 120 трапляється кілька типів заднього гвинта, що різняться довжиною стрижня та розмірами головки.

Встановлення та налаштування

Перед складанням прогоніть різьбу муфти, очистіть її від бруду й нанесіть мастило на різьбову ділянку. Укручуйте гвинт так, щоб у зачепленні лишався запас витків — вивернута майже до кінця тяга працює на згин і швидко зминає різьбу. З'єднайте вушко з кронштейном пальцем та зафіксуйте шплінтом. Довжину виставляйте на рівному майданчику з опущеним знаряддям, потім затягніть контргайку і перевірте налаштування першим проходом.

Запасний задній гвинт стане в пригоді тим, хто часто переставляє знаряддя на навісці: заміна повертає точне регулювання нахилу і прибирає люфт, через який страждає якість оранки та культивації.
