Балка центральна переднього моста мототрактора AMG

Центральна балка утворює силову основу переднього моста мототрактора, зібраного з мотоблока за комплектом AMG. На неї спирається вся передня частина машини: по краях профілю кріпляться стійки поворотних коліс, а вварена по центру втулка з'єднує міст із кронштейном рами через палець хитання.

Як балка працює в передньому мосту

З'єднання через центральний палець робить міст хитним. Коли одне колесо наїжджає на борозну, камінь або край грядки, профіль провертається навколо осі хитання, і обидва колеса лишаються притиснутими до ґрунту. Рама, рульові тяги та наконечники при цьому не отримують перекосу, техніка не підстрибує на нерівностях і впевненіше тримає напрямок під навантаженням від плуга, фрези чи причепа.

Отвори на торцях відповідають за колію. Переставляючи по них стійки поворотних кулаків, ширину ходу передніх коліс підганяють під міжряддя, під ширину захвату навісного інструмента або під колію задніх коліс, щоб машина йшла рівно по борозні й не прим'ювала посадки.

Конструкція

• Корпус зі сталевої профільної труби прямокутного перерізу — жорстка база, що тримає вагу передка й не деформується від бічних зусиль у поворотах і під час роботи з навіскою.
• Вертикальна сталева втулка під палець хитання з трикутною косинкою знизу — підсилений центр сприймає ударні навантаження оранки, тому посадкове місце під палець довше зберігає розмір.
• По три монтажні отвори на кожному кінці профілю — колія переналаштовується перестановкою стійок, без зварювання та розсвердлювання по місцю.
• Готова заводська зварна деталь — міст збирається одразу, без виготовлення й підгонки саморобної балки з підручного профілю.

Що звірити під час підбору

Орієнтуйтеся на зняту деталь або на посадкові місця рами. Перед замовленням зніміть із них основні розміри:

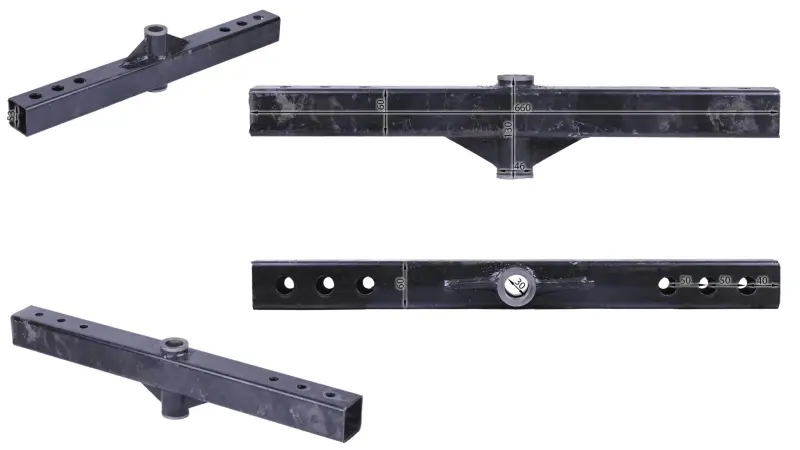

• монтажну довжину профілю — у цієї балки вона становить близько 660 мм;
• діаметр центральної втулки та палець, який у неї заходить: тут втулка розрахована приблизно на 46 мм;
• переріз профілю та загальну висоту деталі разом із втулкою;
• розташування й крок отворів на торцях — вони йдуть групою з інтервалами близько 50, 50 і 40 мм;
• тип і посадку стійок поворотних кулаків, які вже стоять на вашій машині.

Встановлення та обслуговування

Балка сідає на кронштейн рами через палець хитання: посадкові поверхні зачищають від старої фарби та задирок, палець і втулку змащують консистентним мастилом, після чого фіксують штатним стопором. Стійки поворотних кулаків ставлять на обрані отвори й затягують кріплення моментом, за якого з'єднання не слабшає від вібрації. Після складання обов'язково перевіряють вільне хитання моста без закушування, відсутність поперечного люфту у втулці й наново регулюють збіжність передніх коліс — зміна колії завжди збиває це налаштування.

Коли балку міняють

Типові приводи — вигин профілю після удару об перешкоду чи при перевантаженні передка, розбита до овалу центральна втулка, стук і биття керма через люфт пальця хитання, тріщини по зварюванню біля косинки та витягнуті торцеві отвори, через які стійки коліс не тримають затягування. Правка гнутої балки рідко дає стійкий результат: геометрія моста йде, колеса починають з'їдати гуму й тягнути машину вбік.

Така балка потрібна під час складання мототрактора з мотоблока, для відновлення переднього моста після сезону важких робіт і як запас для техніки, що регулярно ходить із плугом, картоплекопалкою або навантаженим причепом. Рівний і цілий передній міст — це передбачуване керування, рівномірний знос шин і відсутність перекосу на рульових тягах.
