Механізм важеля гальма ланцюга для бензопили Stihl MS 180 EMAS

Механізм важеля гальма ланцюга Stihl MS 180

Деталь EMAS призначена для ремонту механічного приводу гальма ланцюга бензопили Stihl MS 180. Механізм взаємодіє з важелем переднього захисного щитка та деталями гальмівної системи, які беруть участь у блокуванні пиляльного ланцюга. Його встановлюють замість зношеної, деформованої або пошкодженої деталі, коли привід не забезпечує правильне вмикання та відпускання гальма.

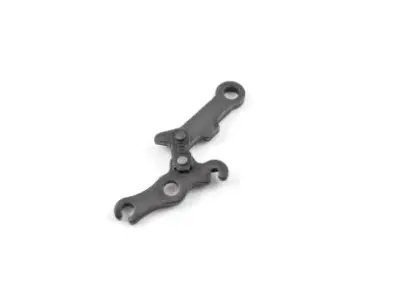

Конструкція складається зі з’єднаних плоских ланок із кількома отворами й відкритими посадковими ділянками. Така конфігурація розрахована на розміщення всередині гальмівного механізму конкретної моделі пили. Це не зовнішня рукоятка і не гальмівна стрічка, а окрема деталь приводу, тому перед замовленням потрібно визначити, яка саме частина системи потребує заміни.

Призначення у гальмівній системі

У бензопилі MS 180 гальмо ланцюга вмикається під час переміщення переднього захисного щитка вперед, а вимикається після його повернення до передньої рукоятки. Механізм важеля бере участь у передаванні цього руху всередині системи. За ввімкненого гальма ланцюг має залишатися нерухомим; після відпускання щитка привід повинен повертатися у передбачене положення без заклинювання.

Приводом для перевірки механізму можуть бути ускладнений рух захисного щитка, неповне вмикання або вимикання гальма, заклинювання приводу, пошкодження отворів чи помітна зміна форми ланок. Такі ознаки не можна оцінювати окремо від стану пружин, гальмівної стрічки, кріпильних деталей і посадкових місць корпусу: усі компоненти працюють разом та впливають на хід приводу.

Що перевірити під час добору

• Модель пили: деталь заявлена для бензопили Stihl MS 180.
• Тип запчастини: механізм важеля приводу гальма ланцюга, а не захисний щиток, стрічка чи гальмо в зборі.
• Геометрія: порівняйте форму обох ланок, розташування шарнірного з’єднання, кількість отворів і контури відкритих посадкових ділянок зі знятою деталлю.
• Виконання пили: перед придбанням урахуйте конкретну модифікацію та будову вже встановленого гальмівного механізму.
• Стан суміжних деталей: перевірте пружини, шайби, фіксатори, гальмівну стрічку й точки кріплення, щоб ремонт не обмежився заміною лише однієї пошкодженої частини.

Установлення та контроль після ремонту

Роботи виконують на зупиненій і охололій бензопилі, унеможлививши випадковий запуск двигуна. Перед розбиранням корисно зафіксувати розташування ланок, пружин і фіксаторів: правильна орієнтація механізму потрібна для повного ходу захисного щитка. Посадкові місця очищають від тирси та забруднень, а деталі встановлюють без примусового згинання й перероблення форми.

Після складання захисний щиток має рухатися вільно. До початку пиляння необхідно перевірити роботу гальма за інструкцією до бензопили: після вмикання ланцюг не повинен обертатися, а після відпускання механізм має повністю перейти у початкове положення. Використання пили з тугим ходом, неповним блокуванням або мимовільним заклинюванням неприпустиме. Гальмо ланцюга зазнає природного зношування, тому його ремонт і обслуговування доцільно доручати фахівцеві, який знає будову Stihl MS 180.

Механізм EMAS підходить для локального відновлення приводу гальма, якщо корпусні посадкові місця та інші компоненти системи справні. Точне зіставлення знятої деталі за формою і розташуванням з’єднань допомагає вибрати потрібну запчастину та повернути захисному щитку передбачений робочий хід.
