Напрямна гальмівних колодок мінітрактора Shifeng 240

Напрямна гальмівних колодок для мінітрактора Shifeng 240

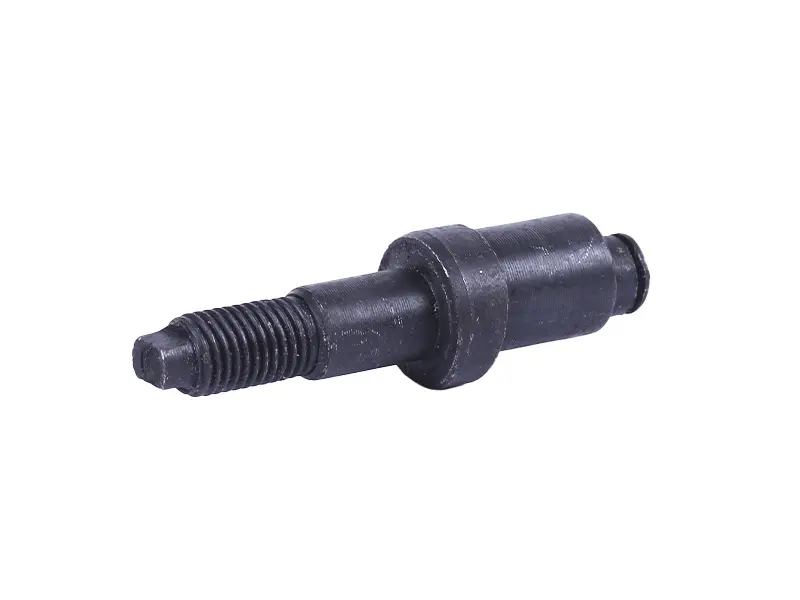

Сталевий ступінчастий палець, на який спираються гальмівні колодки барабанного механізму мінітрактора Shifeng 240. Він задає колодці точне положення відносно барабана і сприймає зусилля, що виникає під час гальмування, тому від його стану залежать і рівність прилягання накладок, і однакова ефективність гальмування обох задніх коліс.

Призначення та місце в гальмівному механізмі

У барабанному гальмі колодка одним кінцем розводиться приводом, а другим спирається на палець, закріплений у гальмівному щиті. Така опора утримує колодку від бічного зміщення, задає вісь її повороту й забезпечує повернення у вихідне положення після відпускання педалі. Ступінчаста форма деталі розділяє функції: гладенька шийка працює як опорна поверхня під колодку, буртики фіксують палець по глибині, а різьбовий хвостовик із пласкими гранями на торці дає змогу затягнути деталь гайкою та провернути її ключем під час регулювання зазору між накладкою і барабаном. Темне захисне покриття зменшує ризик корозії в закритому, але постійно забрудненому просторі гальмівного щита.

Мінітрактори Shifeng 240 працюють із причепом, плугом, фрезою та іншим навісним обладнанням, тож гальма навантажені значно сильніше, ніж на легкій садовій техніці. Спрацьована або закисла опора колодки одразу дається взнаки: гальмо тягне вбік, хід педалі зростає, накладка стирається клином, а виставлений зазор перестає триматися. Заміна опори повертає механізму штатну геометрію і робить гальмування знову передбачуваним.

Коли час міняти

• помітне спрацювання або задири на опорній шийці, через які колодка отримує люфт;
• колодка стає з перекосом, накладка зношується нерівномірно по довжині;
• палець закис у щиті й не провертається під час регулювання зазору;
• зім'яті грані на торці або пошкоджена різьба хвостовика, гайка не тримає затягування;
• сліди корозії та підклинювання колодки після тривалої стоянки техніки просто неба;
• стукіт і скрип із боку барабана під час рушання та після відпускання педалі.

Як підібрати заміну

Орієнтуйтеся на зняту деталь: звірте загальну довжину, діаметр опорної шийки під колодку, діаметр і довжину різьбової частини, а також висоту буртиків — саме ці розміри визначають, чи стане палець у гальмівний щит і чи правильно ляже колодка. Розбираючи гальмо, корисно порівняти обидві опори одного колеса: якщо спрацьована одна, друга зазвичай пройшла такий самий ресурс, тому міняти їх розумно парою, щоб колодка стала рівно і зазор тримався після регулювання.

Встановлення та регулювання

Перед складанням очистіть посадкове отвір у щиті від бруду й продуктів корозії, перевірте стан стяжних пружин і накладок. Опорну шийку тонко змастіть термостійким мастилом, не допускаючи його потрапляння на робочу поверхню накладок і барабана. Далі встановіть колодки, наживіть гайку та виставте зазор поворотом пальця так, щоб барабан обертався вільно, без зачіпання. Після остаточного затягування прокрутіть колесо рукою, переконайтеся у відсутності підклинювання і зробіть контрольне гальмування на малій швидкості на рівному майданчику, а через кілька годин роботи повторно перевірте затягування.

Опори колодок зазвичай міняють разом із накладками, пружинами та чищенням барабанів — під час сезонного обслуговування гальм або після тривалого простою трактора. Тримати пару таких пальців у ремонтному наборі зручно: гальмо на цей момент уже розібране, заміна спрацьованої опори займає лічені хвилини, а техніка повертається до роботи з рівним і впевненим гальмуванням і порожняком, і з навантаженим причепом.
