Палець причіпної сережки DongFeng 240/244 (тип 2)

Палець причіпної сережки DongFeng 240/244 (тип 2)

З'єднувальний палець причіпної сережки для мінітракторів DongFeng 240 і 244. Через нього до трактора чіпляють причіп, візок, борону, культиватор чи інший буксируваний агрегат: палець проходить крізь вушка сережки та петлю дишла й тримає зчіпку під повним тяговим навантаженням. Деталь недорога, але саме від її стану залежить, чи залишиться причіп за трактором на розбитій дорозі та в полі.

Як працює з'єднання

Причіпна сережка мінітрактора зроблена як вилка з двома вушками. Петля дишла заводиться між ними, отвори суміщаються, і зверху вставляється палець. Тягове зусилля двигуна передається причепу саме через тіло пальця, тож метал тут навантажений на зріз і на зминання, а зазор в отворах визначає, чи буде зчіпка бити та стукати під час рушання й гальмування. Розбите з'єднання розхитує й саму сережку, тому зношений палець міняють, не чекаючи, поки розіб'є вушка.

Конструкція

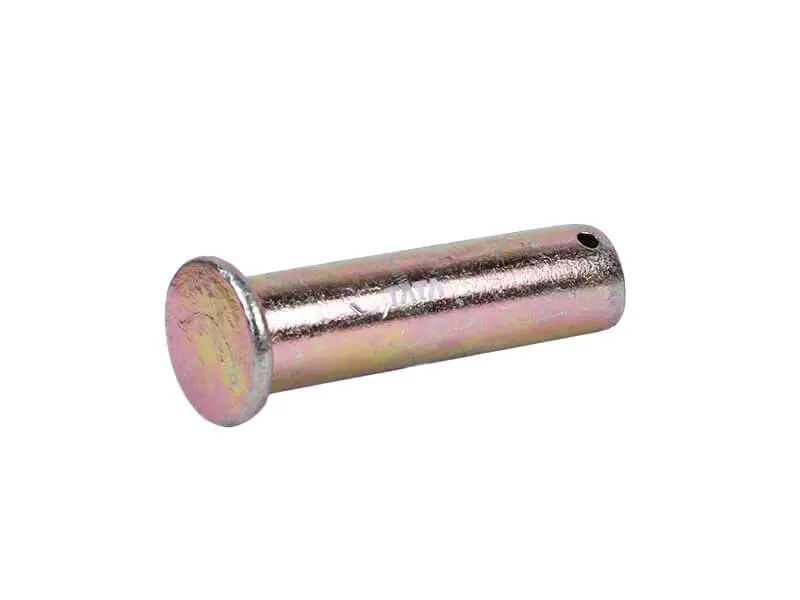

Палець має циліндричний стрижень, пласку круглу головку-упор на одному кінці та поперечний наскрізний отвір біля протилежного торця. Головка впирається у вушко й не дає пальцю проскочити наскрізь, а в отвір ставиться шплінт — саме він утримує палець від виходу вгору під час тряски, руху заднім ходом і роботи на нерівностях. Стрижень сталевий, із жовтим пасивованим цинковим покриттям: зчіпка постійно перебуває просто неба, у пилу, воді та багнюці, і таке покриття стримує появу рудого нальоту на поверхні.

Ознаки, що палець час міняти

• помітне вироблення, «талія» або лиска на стрижні в зоні вушок;
• стук і ривки у зчіпці під час рушання, гальмування та руху назад;
• палець заходить і виходить надто вільно, з відчутним люфтом;
• вигин стрижня, через який деталь доводиться вибивати;
• розбитий або розірваний отвір під шплінт.

Як підібрати

DongFeng 240/244 і споріднені моделі трапляються з різними варіантами пальця, тому перед покупкою слід зняти стару деталь і звірити її напряму:

• діаметр стрижня — за посадковим отвором вушок сережки, без відчутного люфту;
• робоча довжина від головки до отвору під шплінт — палець має проходити весь пакет вушок і залишати отвір назовні;
• діаметр отвору під шплінт — під той шплінт, який ви ставите;
• форма головки — пласка упорна, щоб вона рівно лягала на вушко.

Встановлення займає кілька хвилин: очистіть вушка та петлю дишла від багна, суміщіть отвори, вставте палець до упору головки, поставте новий шплінт і розведіть його вуса. Старий шплінт повторно не використовуйте — метал після розгинання втрачає пружність. Перед сезоном перевезень і після важких робіт варто вийняти палець, протерти його та злегка змастити: чиста пара «палець — вушко» зношується помітно повільніше, а зчіпка залишається зібраною й тихою. Запасний палець зі шплінтом зручно возити із собою — заміна в полі виконується без інструменту, крім пасатижів.
