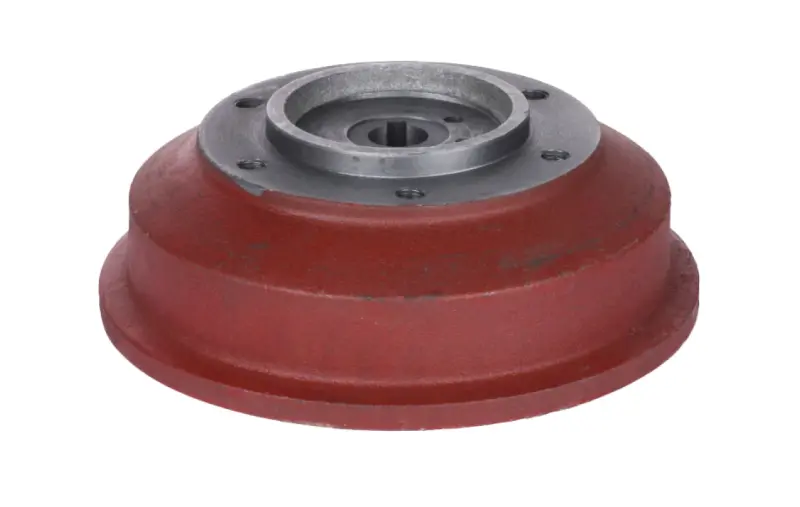

Барабан гальмівний для міні-трактора Xingtai 24B, Shifeng 244, Taishan 24

Барабан гальмівний Xingtai 24B, Shifeng 244, Taishan 24

Литий барабан гальмівного механізму для колісних міні-тракторів китайського складання класу 24 к.с. Деталь приймає зусилля гальмівних колодок і перетворює його на сповільнення машини, тож від стану її внутрішньої поверхні залежать довжина гальмівного шляху, впевнене утримання трактора на схилі та передбачуваність керування з причепом чи навісним обладнанням.

Конструкція

Гальмівний механізм барабанного типу на тракторах цієї родини зібраний за ремонтопридатною схемою: колодки розтискаються всередині барабана й притискаються до його внутрішньої циліндричної поверхні. Корпус відлитий із масивного металу, і запас маси тут працює на результат — він приймає тепло під час затяжного гальмування й не дає деталі змінювати геометрію від нагріву. Ззовні барабан укритий захисною емаллю, яка стримує появу іржі під час зберігання та в польовій роботі.

Посадкова частина оброблена механічно: по фланцю розташовані кріпильні отвори, у центрі — посадковий отвір під вал. Ця зв'язка передає крутний момент і водночас центрує барабан, щоб робоча поверхня оберталася без биття. Саме точна геометрія посадки пояснює, чому зношений барабан замінюють цілком, а не намагаються нескінченно виводити проточуванням.

Коли барабан час міняти

• Трактор веде вбік під час гальмування, хоча колодки й тяги вже відрегульовані.
• Педаль стала м'якою, сповільнення настає із запізненням навіть після регулювання зазору.
• На внутрішній поверхні з'явилися глибокі борозни, сходинка по краю або задири від металу стертих накладок.
• Під час гальмування чути скрегіт, а на педаль і підлогу віддає вібрацією.
• Барабан перегрівався до кольорів мінливості або отримав тріщину після удару чи тривалої роботи з перевантаженням.

Як підібрати

Підбір ведуть за трактором і за геометрією знятої деталі. Перед купівлею зніміть зношений барабан і звірте чотири точки: кількість і розташування кріпильних отворів по фланцю, діаметр центрального посадкового отвору, внутрішній діаметр під колодки та загальну висоту. Збіг за цими розмірами важливіший за зовнішню схожість — у тракторів сусідніх серій трапляються барабани подібного вигляду, але з іншою посадкою та іншим гальмівним діаметром.

Окремо оцініть стан колодок. Новий барабан зі стертими накладками припрацьовується нерівно й знову отримує нерівномірний знос, тому колодки зазвичай оновлюють разом із ним, а на осі барабани ставлять комплектом: інакше гальмівні зусилля по бортах будуть різними і трактор тягтиме вбік.

Встановлення та обслуговування

Перед посадкою очистіть вал і опорну поверхню від старого мастила, іржі та задирок, перевірте сальник і підшипник — патьоки оливи на робочій поверхні зводять гальмування майже нанівець. Кріплення затягуйте рівномірно, навхрест, після складання відрегулюйте зазор колодок і переконайтеся, що барабан обертається вільно й не зачіпає опорний щит. Перші години роботи дайте гальмам спокійний режим: накладки припрацьовуються поступово, і повне зусилля з'являється не одразу.

Барабан належить до деталей, які оновлюють у міру зносу разом із колодками, і тримати запасний комплект розумно для трактора, що постійно працює з причепом, плугом або фрезою. Справний гальмівний механізм дає змогу впевнено маневрувати на подвір'ї, розвертатися на краю поля та спокійно спускатися під ухил із вантажем.
