Вертикальна тяга задньої навіски мототрактора Shifeng 240 з'єднує підіймальний важіль гідравліки з нижньою поздовжньою тягою і передає на неї зусилля підйому. Від стану та правильної довжини цієї тяги залежить, чи рівно йде плуг, фреза або підгортач і чи витримує знаряддя задану глибину ходу.

Будова розкосу

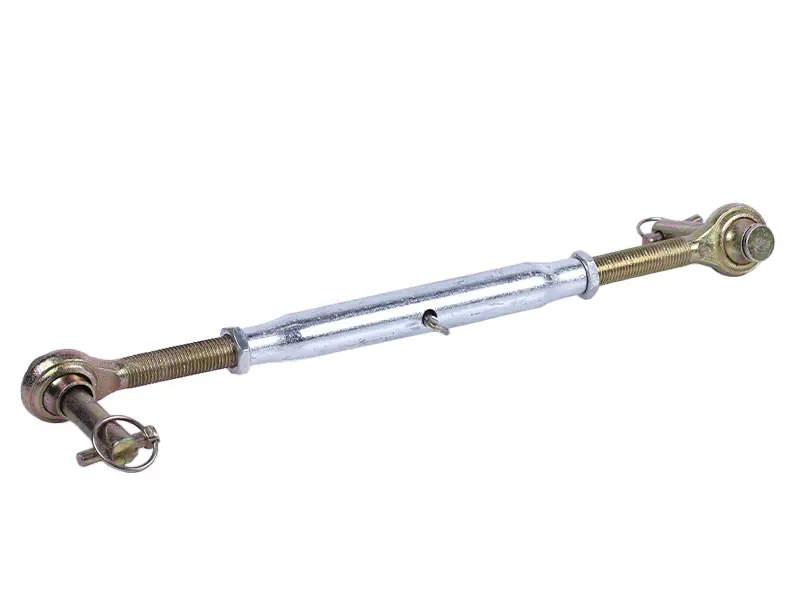

Основа деталі — центральна муфта-стяжка та два різьбові стрижні з шарнірними наконечниками по краях. Різьба на стрижнях зустрічна, тож поворот муфти одночасно розсуває або зближує обидва кінці, і довжина тяги змінюється просто на тракторі, без зняття навісного обладнання. У тілі стяжки зроблено наскрізний отвір під важіль: ним стяжку провертають навіть тоді, коли механізм навантажений вагою знаряддя. Наконечники виконано вушками під пальці, а самі пальці утримують пружинні фіксатори, які знімаються та ставляться руками, тому перечеплення знаряддя не потребує інструмента.

Навіщо потрібне регулювання довжини

Права і ліва тяги навіски працюють парою й задають поперечний нахил рами знаряддя. Вкорочуючи або подовжуючи одну з них, корпус плуга виставляють по горизонту, домагаються однакової глибини в усіх робочих органів і прибирають перекіс, через який один бік фрези ріже глибше за інший. Той самий прийом застосовують під час переходу з широкого знаряддя на вузьке та на схилі, де раму доводиться підводити під ухил поля.

Ознаки, що деталь час міняти

• розбиті до овалу вушка та стукіт пальців під навантаженням;
• погнутий стрижень після наїзду знаряддям на камінь чи корінь;
• зірвана або зім'ята різьба, через яку муфта перестала крутитися;
• закисла від корозії стяжка, яку неможливо провернути важелем;
• тріщини та сліди зварювання, що лишилися від попереднього ремонту.

Що звірити під час підбору

• відстань між центрами вушок у зібраної тяги в середньому положенні муфти;
• діапазон, на який довжина змінюється від краю до краю різьби;
• діаметр отворів вушок і діаметр пальців навіски;
• діаметр та крок різьби стрижнів, а також зустрічний напрямок нарізки;
• тип фіксатора пальця — пружинний або шплінт.

Зняту деталь зручно покласти поряд із новою і звірити обидві довжини разом із посадковими розмірами вушок.

Переваги

• різьбова стяжка змінює довжину без розбирання — нахил знаряддя виставляється просто в полі за хвилину;
• отвір під важіль у муфті дає змогу крутити регулювання під навантаженням, не знімаючи плуг із навіски;
• пальці з пружинними фіксаторами ставляться і знімаються руками, тому зміна знаряддя проходить швидко.

Розкоси стоять на навісці по два, і під час заміни одного зношеного другий зазвичай має такий самий вироблений шарнір — комплектна заміна одразу повертає механізму симетрію. Перед складанням різьбу та пальці варто промастити густим мастилом: тоді стяжка вільно обертатиметься і через сезон роботи в полі.
