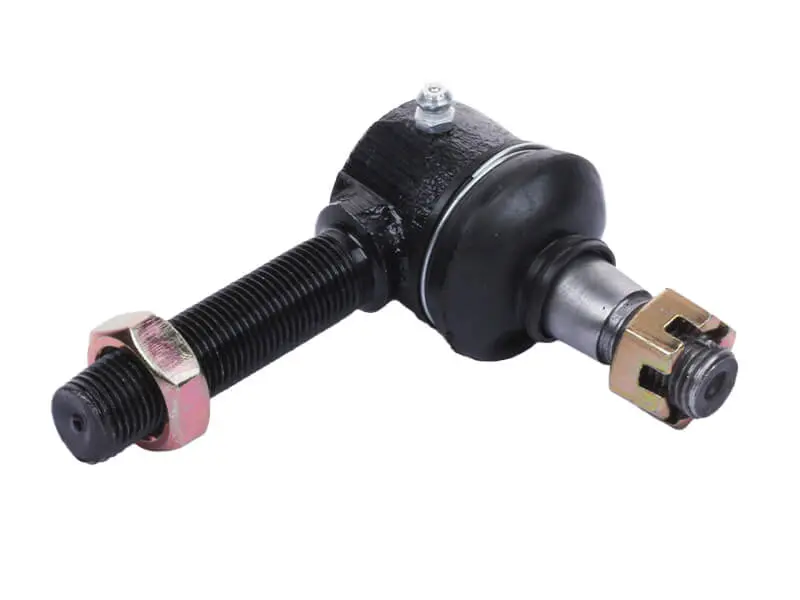

Наконечник рульової тяги М16 ліва різьба, конус 15-17 мм, тип 2

Наконечник рульової тяги М16 ліва різьба, конус 15-17 мм, тип 2

Шарнірне з'єднання рульового приводу для мінітракторів і мототракторів. Наконечник угвинчується в рульову тягу і через кульовий палець з'єднує її з поворотним важелем переднього моста: зусилля від рульового механізму передається на колеса, а сам шарнір вільно відпрацьовує ходи підвіски та кути повороту.

Конструкція

Корпус кутовий, сталевий, із внутрішньою лівою різьбою М16 під хвостовик тяги. Кульовий палець має посадковий конус 15-17 мм і зовнішню різьбу під корончасту гайку, яка фіксується шплінтом через наскрізний отвір. Шарнір закритий гумовим пильником: він утримує мастило всередині опори й не пропускає пил, пісок та воду до робочих поверхонь. У верхній частині корпуса стоїть прес-маслянка, тому мастило поповнюють звичайним шприцом просто на техніці, не знімаючи тягу. На різьбовій частині передбачена контргайка, якою фіксують виставлену довжину тяги після регулювання збіжності.

Переваги

• Прес-маслянка в корпусі дає змогу регулярно шприцювати шарнір і продовжувати його ресурс без розбирання рульового приводу.
• Гумовий пильник тримає мастило в кульовій опорі та захищає палець від абразиву, через який найшвидше з'являється люфт.
• Корончаста гайка зі шплінтом надійно тримає палець у поворотному важелі на трясці та під час роботи в полі.
• Контргайка на різьбі зберігає виставлену збіжність і не дає тязі провертатися під час руху.

Коли міняють наконечник

Стук у передній частині на нерівностях, вільний хід керма, відведення техніки вбік, розрив пильника та витиснуте мастило - типові ознаки зношеного шарніра. Розбитий наконечник збиває збіжність, прискорює нерівномірне стирання передніх шин і робить керування неточним під час роботи з начіпним обладнанням. Такі шарніри доцільно міняти парою, з лівого й правого боку, щоб довжина тяг і регулювання лишалися симетричними.

Як підібрати

• Напрям різьби: тут ліва різьба М16, і з правим наконечником вона не взаємозамінна - сторони рульової тяги відрізняються.
• Конус пальця 15-17 мм: заміряйте посадковий отвір вушка поворотного важеля з вузького й широкого боку.
• Виконання корпуса тип 2: складіть новий наконечник зі знятим і звірте довжину різьбової частини, виліт пальця та кут корпуса.
• Кріплення: під палець потрібні корончаста гайка та шплінт відповідного розміру.

Встановлення

Перед демонтажем старої деталі позначте, на скільки обертів вона вкручена в тягу, - так ви повернете попередню довжину і майже не зіб'єте збіжність. Новий наконечник угвинчують на ту саму глибину, палець садять у конус вушка сухим, без мастила на конусній поверхні, далі затягують корончасту гайку і ставлять шплінт. Після цього затягують контргайку, шприцюють шарнір через маслянку й перевіряють збіжність коліс. Пильник під час монтажу не підвертайте і не проколюйте: пошкоджений чохол зменшує ресурс нового шарніра до кількох місяців роботи.

Такий наконечник беруть і в поточний ремонт рульового приводу мінітрактора, і в запас на сезон польових робіт, коли техніка багато ходить ґрунтівками та розбитими дорогами, а рульові шарніри зношуються найшвидше.
