Гвинт верхньої тяги регулювальний М24 права різьба DongFeng 240/244 (тип 2)

Гвинт верхньої тяги регулювальний DongFeng 240/244 (М24, права різьба)

Регулювальний гвинт центральної тяги задає довжину верхньої ланки триточкової навіски мінітрактора. Саме ним виставляють нахил плуга, культиватора, фрези чи відвала відносно рами, а отже — глибину заходу робочих органів і рівність ходу знаряддя по полю. Позиція розрахована на мінітрактори DongFeng 240 і 244 та однотипні машини китайського сімейства 240/244 з таким самим механізмом задньої навіски.

Будова та призначення

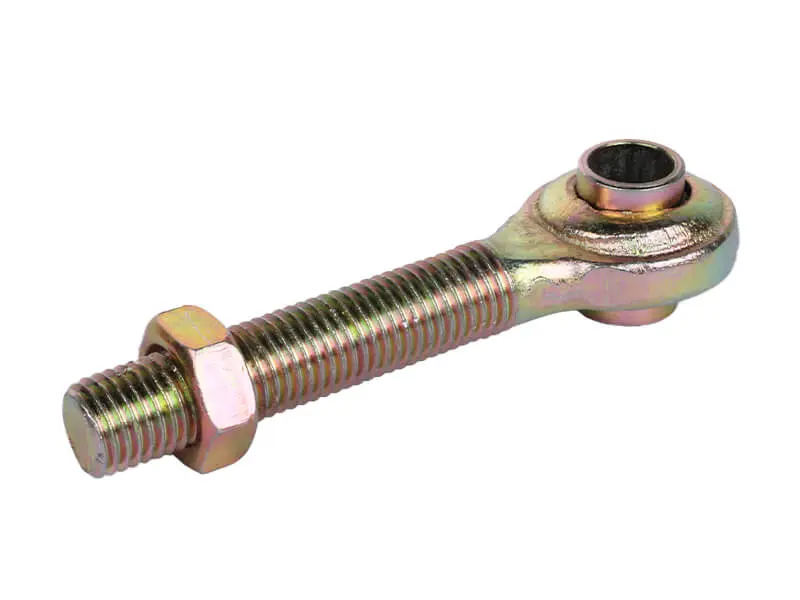

Деталь має провушину із запресованою втулкою під палець кріплення і довгий різьбовий хвостовик М24 з правою різьбою. На хвостовик надіта контргайка: вона фіксує обрану довжину тяги й не дає різьбі самочинно розкручуватися від вібрації та змінного навантаження. Поверхня вкрита захисним антикорозійним шаром — з’єднання постійно працює в землі, воді та на відкритому повітрі, тож стійкість різьби до закисання прямо впливає на те, чи вдасться легко відрегулювати тягу наступного сезону.

Центральна тяга складається з труби-муфти та двох гвинтів із різним напрямком різьби: права з одного боку, ліва з іншого. Завдяки цьому обертання муфти одночасно вкручує або викручує обидва кінці, і довжина ланки змінюється без розбирання з’єднання — просто в полі, за кілька обертів. Цей гвинт — права половина такої пари.

Коли час міняти

Найчастіші причини заміни — зірвана або зім’ята різьба після перетягування, розбита провушина та вироблена втулка з відчутним люфтом, погнутий хвостовик після наїзду знаряддя на перешкоду, а також прикипілий гвинт, який уже не провернути без нагрівання й пошкодження тяги. Спрацьовану верхню ланку видно по роботі агрегата: знаряддя «клює» або задирає ніс, глибина обробітку гуляє, а на підйомі навіски з’являється стук.

Як підібрати

• Напрямок різьби: ця позиція — з правою різьбою, друга половина тяги ставиться з лівою.
• Різьба М24 — звірте діаметр і крок із хвостовиком знятого гвинта або з внутрішньою різьбою муфти.
• Діаметр отвору провушини має збігатися з пальцем кріплення на кронштейні навіски.
• Довжина різьбової частини визначає діапазон регулювання — порівняйте її зі старою деталлю, щоб зберегти звичні налаштування знарядь.
• Контргайка потрібна обов’язково: без неї виставлена довжина збивається вже за кілька проходів.

Встановлення

Перед складанням очистіть різьбу муфти від землі та старого мастила, прогоніть її самим гвинтом і нанесіть тонкий шар консистентного мастила — тоді регулювання лишиться легким і наступного разу. Вкручуйте хвостовик на достатню глибину, щоб у зачепленні залишався запас різьби, виставте потрібну довжину тяги й затягніть контргайку. Втулку провушини та палець варто змащувати під час кожного перечіплювання знаряддя.

Запасний регулювальний гвинт корисно тримати поруч з інструментом: при сезонній зміні плуга, культиватора чи картоплекопачки верхню ланку крутять частіше за інші з’єднання навіски, і саме вона першою виходить з ладу. Вчасна заміна повертає точне налаштування знаряддя та знімає зайві навантаження з кронштейнів і пальців механізму.
