Вилка вмикання передач КПП мінітрактора AMG-2

Вилка вмикання передач КПП мінітрактора AMG-2

Перемикання швидкостей у коробці передач малогабаритної техніки тримається на кількох невеликих деталях, і вилка — одна з головних. Вона приймає рух від важеля та штока перемикання й переводить рухому шестірню або муфту вздовж вала, доки зуби не ввійдуть у зачеплення. Від стану цієї деталі безпосередньо залежить, чи чітко вмикаються передачі та чи утримується обрана швидкість під навантаженням.

Конструкція

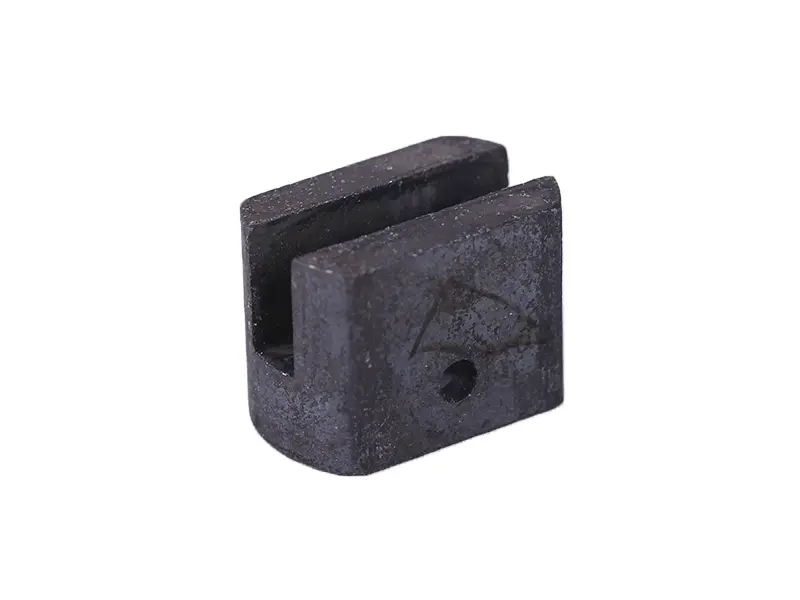

Виріб є суцільною сталевою деталлю компактної П-подібної форми: дві щоки утворюють паз, а наскрізний поперечний отвір слугує посадковим місцем під вісь (шток) механізму перемикання. Завдяки такій схемі деталь вільно ковзає по осі й водночас жорстко утримує рухомий елемент у пазу. Поверхня чорна, без декоративного покриття — звичне виконання для деталей, які працюють усередині картера в масляній ванні.

Основне навантаження припадає на бічні стінки паза та на отвір під вісь: під час кожного вмикання передачі вони сприймають зусилля від важеля й тертя об спряжену деталь. З часом стінки виробляються, паз стає ширшим, з'являється люфт — передача вмикається неохоче або вибиває під навантаженням. Заміна зношеної вилки здебільшого повертає чітке перемикання без втручання в шестірні та вали.

Коли деталь замінюють

• передача самочинно вимикається під навантаженням або на нерівностях;
• швидкість вмикається із зусиллям, не з першого разу чи зі стороннім хрускотом;
• у важеля перемикання збільшився вільний хід;
• на щоках паза помітне вироблення, сходинки або нерівномірний знос;
• отвір під вісь розбитий, деталь хитається на штоку;
• є тріщини, сколи чи глибокі задири на робочих поверхнях.

Як підібрати заміну

Коробки передач мінітракторів і мототракторів одного класу зовні схожі, проте деталі механізму перемикання в них відрізняються розмірами. Перед купівлею зніміть стару вилку й порівняйте з нею ширину паза та товщину щік, діаметр отвору під вісь, загальну висоту деталі й розташування паза відносно отвору. Збігтися мають усі розміри одразу: інакше деталь або не сяде на вісь, або не потрапить у канавку спряженої шестірні чи муфти.

Заразом огляньте саму вісь перемикання. Якщо на ній є вироблення в зоні ходу вилки, нова деталь швидко отримає такий самий люфт, тому зношену вісь міняють разом із вилкою. Варто перевірити й фіксатори механізму: просілі пружини та розбиті кульки-фіксатори дають ту саму картину нечіткого вмикання, що й зношена вилка.

Встановлення

Роботу виконують за розібраного корпусу коробки. Картер і посадкові місця промивають, видаляють продукти зносу, перевіряють стан вилок інших передач. Деталь надягають на вісь без перекосу, заводять паз у спряжену канавку й до остаточного складання корпусу вручну проганяють усі передачі, включно із задньою: хід має бути плавним, без закусування, з чіткою фіксацією в кожному положенні. Після складання коробку заправляють трансмісійною оливою в обсязі, передбаченому для конкретної техніки.

Позиція потрібна під час планового перебирання коробки передач, усунення самочинного вимикання швидкостей і ремонту після тривалої роботи техніки з навантаженням. Тим, хто користується мінітрактором регулярно, таку вилку варто тримати в ремонтному запасі разом з осями перемикання та сальниками картера — тоді перебирання не затягується через пошук однієї дрібної деталі.
