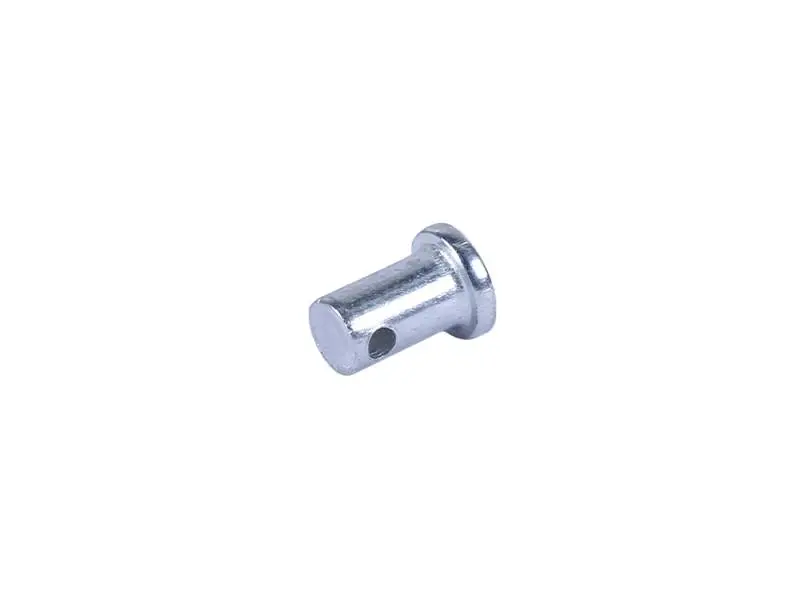

Палець ножа роторної косарки КРЕ 1100, Ø10 мм, L 18 мм

Палець ножа роторної косарки КРЕ 1100

Кріпильна вісь, на якій тримається відкидний ніж роторної косарки з шириною захвату 1,1 м. Ніж вільно повертається навколо неї, розкривається відцентровою силою під час виходу ротора на оберти й складається назад, коли наїжджає на камінь чи корінь. Стан цієї осі прямо визначає рівність зрізу та цілість різального диска.

Де стоїть деталь

У роторної косарки такого класу два диски, що обертаються назустріч один одному, і на кожному закріплено по чотири рухомі ножі — вісім різальних пластин і вісім посадкових місць під пальці. Вісь проходить крізь отвір ножа й отвір диска, знизу її утримує шплінт. Уся різальна частина тримається саме на цих восьми точках, тож один розбитий палець одразу дає люфт ножа, стукіт на обертах і рваний, нерівний покіс.

Конструкція

Деталь виконано як ступінчастий стрижень: робоча циліндрична частина Ø10 мм завдовжки 18 мм і опорний бурт більшого діаметра зверху. Бурт править за упор і задає положення ножа відносно площини диска, не даючи осі провалитися в посадковий отвір. У нижній частині циліндра зроблено наскрізний поперечний отвір — у нього ставлять шплінт, який утримує складання від випадання на вібрації. Поверхня має світле захисне покриття, що зменшує корозію під час роботи по мокрій траві та зберігання навісного обладнання в неопалюваному приміщенні.

Сумісність

• роторні косарки із захватом 1,1 м серії КРЕ 1100 / Т1100 з приводом від вала відбору потужності;
• пасові роторні косарки Т900 та однотипні моделі того самого сімейства;
• навісні роторні косарки до мотоблоків і мототракторів, де ніж сідає на палець Ø10 мм і фіксується шплінтом.

Перед замовленням вийміть шплінт, зніміть стару вісь і зміряйте її штангенциркулем: діаметр посадкової частини та сумарну товщину пакета з ножа й шайб зіставте з довжиною 18 мм. На косарках інших серій трапляються осі іншого діаметра та з іншою висотою бурта — зовні вони схожі, але в диск стають із люфтом і швидко розбивають отвір.

Переваги

• Опорний бурт утримує ніж на заданій висоті й не дає осі піти в отвір диска, тому всі вісім ножів ідуть в одній площині, а трава зрізається рівно.
• Наскрізний отвір під шплінт фіксує складання без різьби: розбирання займає хвилину, а на вібрації з’єднання не послаблюється саме собою.
• Гладенька циліндрична робоча частина дає ножу вільно відкидатися під час удару об перешкоду, що знижує ризик погнути пластину або зірвати диск.
• Захисне покриття зменшує закисання осі в диску, і під час чергового загострення ножів деталь виходить з отвору без вибивання молотком.

Коли час міняти

Осі витрачаються швидше за самі ножі: вони постійно навантажені на зріз і на удар. Заміну планують, якщо з’явився помітний поперечний люфт ножа, робоча частина протерта в овал або на ній утворилася сходинка від ножа, розбито отвір під шплінт, ніж почав хитатися в площині диска, а косарка загула й стала бити на холостих обертах. Міняти пальці варто комплектом на весь ротор — тоді всі ножі виходять на однаковий виліт і диск не йде в розбаланс.

Встановлення

Косарку ставлять на рівний майданчик і від’єднують привід. Старий шплінт виймають, вісь вибивають легкими ударами через м’яку виколотку, щоб не зім’яти кромку отвору в диску. Посадкове місце очищають від трав’яного нальоту та іржі, набирають ніж із шайбами, вводять нову вісь зверху й заводять свіжий шплінт, розводячи його вуса в боки. Після складання ніж перевіряють рукою: він має вільно повертатися навколо осі й не хитатися вздовж неї. Перед першим покосом ротор прокручують вручну та переконуються, що всі ножі однаково розкриваються й не зачіпають кожух.
