Компенсатор тепловий випускного клапана двигуна 188F (12 к.с.)

Компенсатор тепловий випускного клапана 188F (12 к.с.)

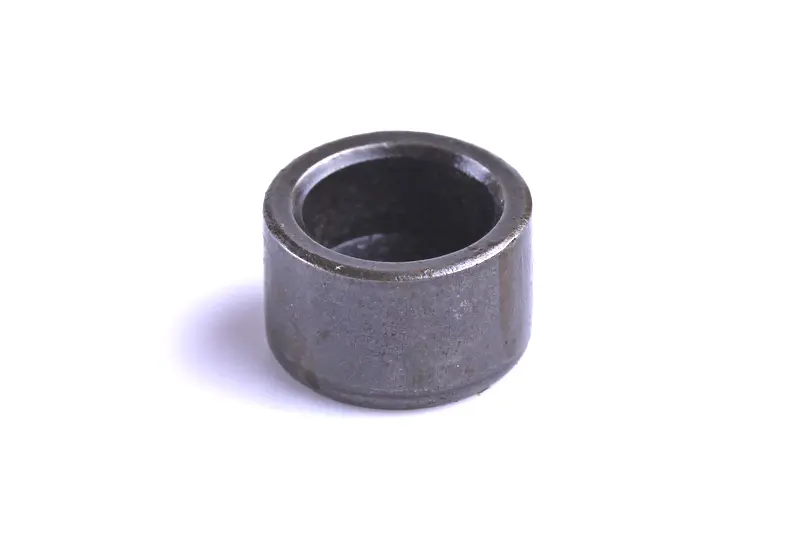

Невелика сталева втулка циліндричної форми, що працює в клапанному механізмі одноциліндрових чотиритактних двигунів повітряного охолодження серії 188F потужністю близько 12–13 к.с. Такі мотори встановлюють на мотоблоки, мотокультиватори, генератори, мотопомпи, снігоприбиральну техніку та інше садово-господарське обладнання. Позиція продається поштучно і стосується саме випускного клапана — того, який працює в найгарячіших умовах.

Навіщо потрібен тепловий компенсатор

Випускний клапан нагрівається сильніше за впускний: крізь нього виходять розжарені відпрацьовані гази. Під час прогрівання стрижень клапана видовжується, і просвіт між коромислом та торцем клапана змінюється. Компенсатор бере цю різницю на себе: він стоїть у лінії передавання зусилля від коромисла до клапана і підбирається за висотою так, щоб тепловий зазор залишався в нормі і на холодному, і на прогрітому моторі. Коли деталь зношена або підібрана неправильно, клапан або стукає і не відкривається повністю, або перестає щільно сідати в сідло — звідси падіння компресії, важкий запуск, прогар фаски й втрата тяги під навантаженням.

Ознаки, що деталь час міняти

• дзвінкий металевий стукіт у зоні головки циліндра, який не прибирається звичайним регулюванням;
• тепловий зазор «розходиться» вже невдовзі після налаштування;
• мотор важко заводиться, нестабільно тримає холості оберти й втрачає потужність;
• на торцях втулки помітні наклеп, забоїни, кільцеве вироблення або косий знос;
• перебирання головки циліндра: деталь недорога і змінюється разом із притиранням клапанів.

Як підібрати

Орієнтуйтеся на серію двигуна та на зняту деталь. Компенсатори для різних типорозмірів моторів відрізняються зовнішнім діаметром, внутрішнім отвором і висотою, тому стару втулку перед покупкою вимірюють штангенциркулем і порівнюють із новою. Висота — ключовий параметр: саме вона задає початкове положення в клапанному механізмі, а зовнішній діаметр і отвір відповідають за посадку без перекосу. Якщо мотор уже ремонтували, а клапани притирали кілька разів, додатково перевірте, чи вистачає ходу різьби регулювального гвинта для штатного налаштування — за вичерпаного запасу регулювання заміна втулки повертає механізму нормальний діапазон.

Встановлення та перевірка зазору

Працюють на повністю охололому двигуні. Знімають клапанну кришку, виставляють поршень у верхню мертву точку такту стиснення, коли обидва клапани закриті, а коромисла вільно гойдаються. Втулку встановлюють без ударів, посадкові торці попередньо очищають від нагару та оливного нальоту. Після складання щупом контролюють тепловий зазор випускного клапана — для моторів цієї серії він зазвичай становить 0,20 мм, впускного — 0,15 мм, а точне значення звіряють із посібником до конкретного двигуна. Зазор фіксують регулювальним гвинтом і контргайкою, потім кілька разів прокручують вал вручну й перевіряють налаштування ще раз.

Таку втулку варто мати в запасі тим, хто обслуговує техніку самостійно: деталь дрібна, але від її стану напряму залежать стабільні холості оберти, легкий пуск і ресурс випускного клапана. Під час перебирання головки її змінюють разом із прокладками та маслознімними ковпачками, щоб не повертатися до того самого місця двічі.
