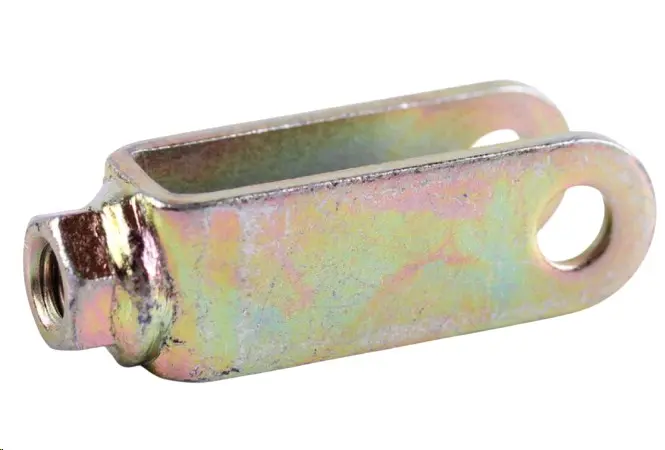

Наконечник тяги зчеплення вилковий для мототрактора AMG-2, сталь

Наконечник тяги зчеплення для мототрактора

Вилковий наконечник встановлюють на кінець тяги приводу зчеплення та з'єднують ним тягу з важелем або педаллю керування. Через нього зусилля від органу керування йде далі на вилку вижиму, тож від стану цієї невеликої деталі залежить чіткість вимкнення зчеплення, плавність рушання і точність налаштування вільного ходу. Коштує наконечник небагато, але коли він зношений, техніка починає «вести» зчеплення, пробуксовувати під навантаженням і втрачати тягу на підйомі — надто помітно це під час роботи з плугом чи причепом.

Будова

Корпус сталевий, із жовтим цинковим покриттям. З одного боку виконано різьбове гніздо під тягу, з іншого — П-подібна вилка з двома вушками та наскрізним отвором під з'єднувальний палець. Найпоширеніший розмір різьби для таких наконечників — M8: тяга вкручується в корпус і фіксується контргайкою, а обертанням самого наконечника змінюється робоча довжина тяги. Саме так на мотоблоках і мототракторах виставляють вільний хід важеля зчеплення після зношування дисків.

Два вушка охоплюють відповідний важіль з обох боків, і палець працює на подвійний зріз. Таке з'єднання менше перекошується порівняно з одинарним вушком і довше тримає посадку пальця під час ривкової роботи з навісним обладнанням.

Коли потрібна заміна

• розбито отвір під палець, у з'єднанні з'явився стукіт і відчутний люфт на важелі;
• зірвано або витягнуто різьбу — наконечник не тримає налаштування і сповзає по тязі;
• вушка розігнуті чи тріснули після закусування пальця;
• зчеплення не вимикається до кінця, а запасу регулювання на тязі вже немає;
• деталь сильно вражена корозією і не провертається на різьбі під час спроби регулювання.

Як підібрати

Зніміть старий наконечник і звірте три розміри: діаметр та крок різьби під тягу, діаметр отвору під палець і ширину зіва між вушками. Ширина зіва має відповідати товщині відповідного важеля — вузький не надінеться, надто широкий дасть люфт уже після першого регулювання. Окремо перевірте загальну довжину деталі: від неї залежить діапазон підстроювання і те, чи вистачить ходу педалі. Напрямок різьби теж визначайте за знятою деталлю — у приводах зчеплення трапляються і праві, і ліві наконечники, і сплутати їх під час замовлення легко.

Переваги

• Різьбове з'єднання з тягою — вільний хід виставляється звичайним обертанням наконечника, змінювати тягу повністю не потрібно.
• Вилка з двома вушками — палець працює на подвійний зріз, з'єднання довше тримає зазор і не розбивається стукотом.
• Цинкове покриття — різьба не прикипає від вологи та бруду, деталь лишається придатною до регулювання і через сезон роботи.
• Суцільний сталевий корпус — витримує ударні навантаження під час різкого вижиму та роботи з важким причепом.

Встановлення та регулювання

Перед складанням змастіть різьбу й отвір під палець — це помітно спростить майбутнє підстроювання приводу. Накрутіть наконечник на тягу разом із контргайкою, з'єднайте вилку з важелем пальцем і зафіксуйте його шплінтом або стопорним кільцем. Далі виставте вільний хід важеля: при вижатій педалі зчеплення має вимикатися повністю, при відпущеній — вмикатися без пробуксовки. Після перших годин роботи перевірте з'єднання ще раз і підтягніть контргайку, щоб налаштування не збилося.
