Патрон важеля вижимного підшипника 101-2 КПП/6 AMG-3

Патрон важеля вижимного підшипника 101-2 КПП/6 AMG-3 належить до механізму вимикання зчеплення. Його підбирають для відновлення посадки та належного розташування деталей приводу вижимного підшипника. Стан з’єднань тут впливає на передачу руху від важеля: зайвий люфт зменшує корисний хід, а перекіс може спричинити заїдання.

Будова деталі

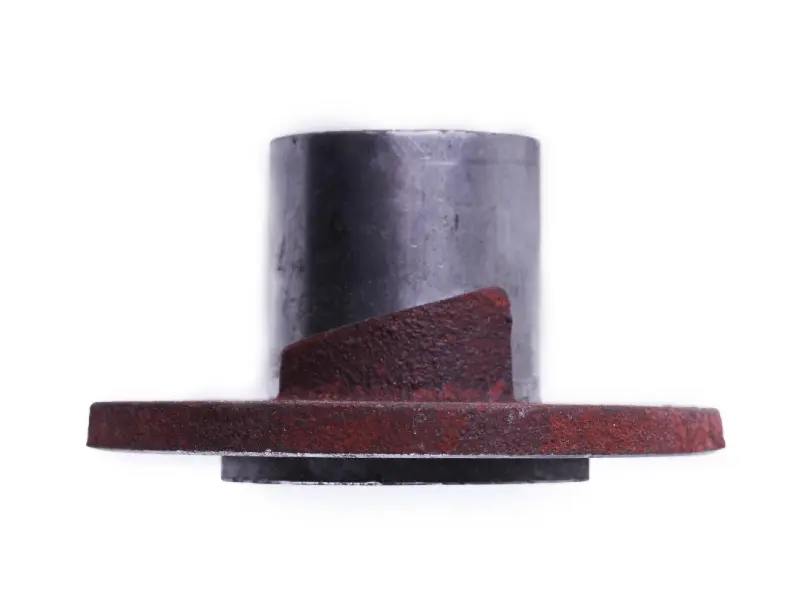

Патрон має циліндричну частину, широкий фланець і ребро, що виступає між ними. З іншого боку фланця розташований кільцевий виступ. Для правильного підбору потрібно врахувати всі ці ділянки. Навіть за однакової циліндричної частини інша форма фланця чи розташування виступів може завадити встановленню.

Не слід плутати патрон із самим вижимним підшипником. Підшипник бере участь у передаванні зусилля до обертових деталей зчеплення, тоді як патрон належить до конструкції його важільного приводу. Під час ремонту потрібно знайти конкретне пошкодження: справний патрон не усуне несправність підшипника та не відновить зношений важіль.

Ознаки зношення

Збільшений вільний хід приводу, нерівномірний рух важеля або неповне вимикання зчеплення — привід оглянути механізм. Самі по собі ці ознаки ще не означають, що потрібен саме патрон. Після розбирання перевіряють його посадочні поверхні, шукають тріщини, деформацію фланця, виробіток і сліди зміщення в з’єднанні.

Сліди тертя лише з одного боку та задири потребують уваги до взаємного положення деталей. Якщо ж люфт виник через зношення суміжної посадки, заміни одного патрона може виявитися недостатньо. Варто з’ясувати причину пошкодження до складання, щоб нова деталь не працювала в тому самому несправному з’єднанні.

Як перевірити відповідність

Орієнтиром слугує позначення 101-2 КПП/6 AMG-3, але підбір доповнюють порівнянням зі знятим патроном. Звірте довжину й діаметр циліндричної частини, товщину та форму фланця, положення ребра й кільцевого виступу. Також перевірте посадочні отвори та спосіб фіксації у вашому механізмі. Вимірюйте очищені поверхні й зважайте на виробіток: розмір зношеної ділянки може бути вже змінений.

Значення має не лише загальна форма, а й розташування поверхонь, якими патрон спирається на суміжні деталі. Невідповідна висота або посадка здатна змінити положення важеля, обмежити хід чи спричинити перекіс. Якщо деталь не стає на місце, перевірте відповідність і орієнтацію, а не намагайтеся посадити її ударами або довільно зняти матеріал.

Що врахувати під час заміни

Перш ніж знімати патрон, зафіксуйте його положення та послідовність розташування суміжних деталей. Очистіть місце встановлення, огляньте важіль, його кріплення, вижимний підшипник і поверхні контакту. Тріщини, пошкоджена фіксація та значний виробіток у сусідніх деталях потребують усунення окремо: заміна патрона їх не компенсує.

Під час складання зберігайте передбачене положення деталей і не допускайте перекосу. Кріпленням не слід примусово зводити поверхні, які не прилягають належним чином. Змащуйте та регулюйте привід відповідно до інструкції до техніки. Після складання перевірте фіксацію патрона, плавність руху важеля та повний хід вимикання зчеплення. Заїдання або залишковий люфт потрібно усунути до повернення техніки в роботу.
