Кошик зчеплення голий під шліци Ø25 мм для КПП Mini AMG-3

Кошик зчеплення для КПП Mini AMG-3 у виконанні «голий», під шліци Ø25 мм. Його встановлюють під час ремонту зчеплення, коли зношений або пошкоджений сам кошик: є виробіток у місцях контакту з дисками, дефекти посадки чи тріщини. Голе виконання обирають для складання зчеплення з окремо підібраними деталями. Частини, які залишають для подальшої роботи, також перевіряють: зношені сполучення можуть зберегти люфт і заїдання навіть після заміни кошика.

Як працює кошик

Кошик бере участь у передаванні крутного моменту через зчеплення та утримує диски, що взаємодіють із ним. Коли зчеплення ввімкнене, обертання передається до коробки передач; під час вимикання диски мають вільно роз'єднуватися. Тому стан напрямних кошика впливає на роботу зчеплення поряд зі станом фрикційних поверхонь. Канавки та задирки в місцях контакту можуть перешкоджати переміщенню дисків.

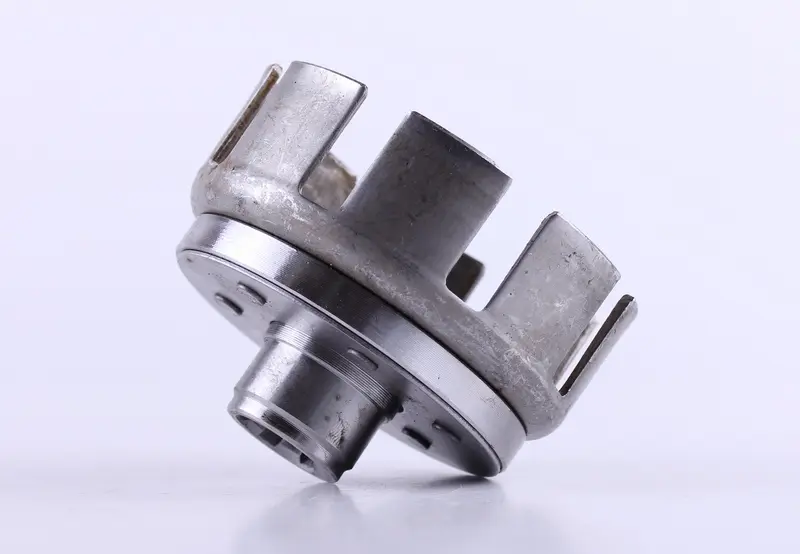

Конструкція має круглу основу, центральну маточину, що виступає, та розташовані по колу виступи з відкритими проміжками. Підбираючи заміну, зіставляють усю геометрію зі знятою деталлю. Позначення Ø25 мм стосується виконання під шліци. Самого збігу діаметра замало: значення мають також профіль з'єднання, кількість шліців і глибина посадки.

Ознаки зношення

Оглянути кошик варто, якщо зчеплення працює ривками, погано вимикається, з'явилися сторонні удари або люфт у з'єднанні. Такі прояви можуть мати й інші причини, тому висновок роблять після розбирання. Перевіряють контактні ділянки під диски, посадкову частину та виступи: шукають ступінчастий виробіток, відколи й тріщини. Ударні навантаження та робота з люфтом прискорюють зношення. Якщо диски чіпляються за вироблені канавки, заміна лише фрикційних деталей не прибере причину заїдання.

Підбір до знятої деталі

Зіставте шліцьове з'єднання, висоту й виліт маточини, зовнішній діаметр та загальну глибину кошика. Перевірте ширину, форму й розташування виступів, проміжки між ними та спосіб осьової фіксації. Диски повинні відповідати напрямним і встановлюватися без перекосу. Для вимірювань очистьте стару деталь: бруд, пошкоджені краї та виробіток заважають правильно визначити розміри. Відмінність у висоті чи вильоті може змістити пакет дисків і порушити роботу механізму вимикання зчеплення.

Що врахувати під час заміни

Розбираючи зчеплення, збережіть порядок дисків, шайб і деталей кріплення. Перед складанням очистьте посадкові поверхні, огляньте шліци сполученої деталі, краї дисків та прилеглі опори. Пошкоджені диски й зношені фіксатори замінюють за результатами огляду. Кошик має встановлюватися рівно, без заклинювання. Якщо посадка не збігається, не можна забивати деталь ударами або силоміць підтягувати її кріпленням.

Порядок складання, затягування та регулювання визначає інструкція до конкретної коробки передач. Після встановлення перевіряють надійність осьової фіксації, вільний рух дисків і відсутність контакту із сусідніми деталями там, де його не має бути. До навантаження перевірте повне вмикання та вимикання зчеплення. Незвичний шум, заїдання чи відчутний люфт — привід повторно перевірити складання, адже подальша робота може пошкодити диски та сполучену посадку.
