Кошик зчеплення зворотної дії для КПП (3+1) AMG-2

Кошик зчеплення зворотної дії для КПП (3+1) AMG-2 працює у зчепленні, через яке обертання двигуна передається до трансмісії. Справний механізм дає змогу роз'єднати двигун і трансмісію для перемикання передач, а потім плавно відновити передавання навантаження. Для заміни потрібен кошик із відповідною посадкою та принципом роботи: виконання «зворотної дії» слід звірити зі зчепленням, установленим на техніці.

Як влаштований кошик

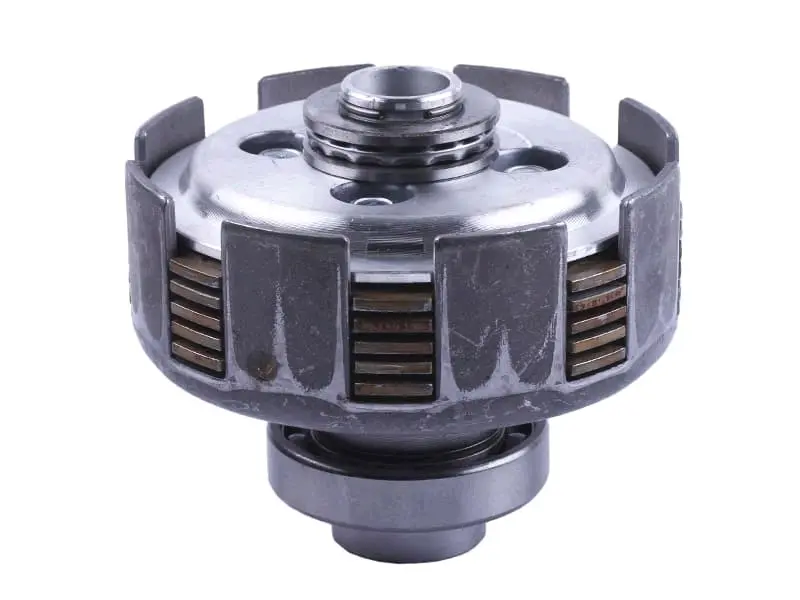

У циліндричному корпусі з проміжками між виступами розміщений пакет дисків. Центральна частина виступає над круглою пластиною з отворами та має власний отвір. Кошик утримує диски й бере участь у передаванні зусилля через їхнє зачеплення з корпусом. Ділянки контакту мають дозволяти дискам вільно переміщуватися: глибокі канавки або задирки на виступах можуть заважати рівномірному спрацьовуванню зчеплення.

Ознаки зношення

Ривки під час рушання, сторонній стукіт, пробуксовування під навантаженням або неповне вимкнення зчеплення — привід перевірити кошик. Однак такі прояви бувають і через зношені диски чи неправильне регулювання приводу. Сам кошик оцінюють після розбирання: шукають тріщини, деформацію корпусу, пошкодження посадкових поверхонь і виробіток у місцях контакту з дисками.

Від ударів дисків на виступах можуть утворюватися заглиблення, у яких пакет починає застрягати. Тоді одне лише регулювання не повертає плавної роботи. Також перевіряють сліди перегрівання та стан центральної посадки. Тривале пробуксовування й різке прикладання навантаження прискорюють зношення, тому під час заміни варто з'ясувати причину пошкодження, щоб вона не впливала на новий кошик.

Підбір за знятою деталлю

Порівняйте зовнішній діаметр, загальну висоту, центральний отвір і форму посадкових поверхонь. Далі звірте виступи корпусу, спосіб кріплення та розташування поверхонь, на які діє механізм вимкнення зчеплення. Самої подібності обрисів недостатньо: відмінність у висоті чи посадці може перешкодити складанню або змінити робочий хід механізму.

• Переконайтеся, що встановлене зчеплення має виконання зворотної дії.
• Зіставте розміри дисків, форму їхнього зачеплення та послідовність у пакеті.
• Звірте позначення коробки передач і кошика; індекс AMG-2 не замінюйте позначенням схожої деталі.

Заміна та контроль роботи

Під час розбирання зафіксуйте порядок шайб, втулок і кріплень. Перед установленням очистьте поверхні з'єднання, огляньте диски, притискні деталі, опори кошика та механізм вимкнення зчеплення. Якщо залишити пошкоджені суміжні деталі, шум або ривки можуть зберегтися. Кошик установлюють без перекосу та ударів. Коли він не сідає на місце, потрібно перевірити суміщення посадок, а не дотягувати його кріпленням.

Момент затягування, спосіб фіксації та регулювання приводу визначають за документацією конкретного механізму. Після складання перевірте вільний хід, повне роз'єднання зчеплення та плавність його вмикання, а далі — роботу з невеликим навантаженням. Заїдання, постійне проковзування чи новий стукіт потребують зупинки й повторної перевірки. Невідповідна посадка або помилка у виборі виконання можуть пошкодити диски та деталі, що працюють разом із кошиком.
