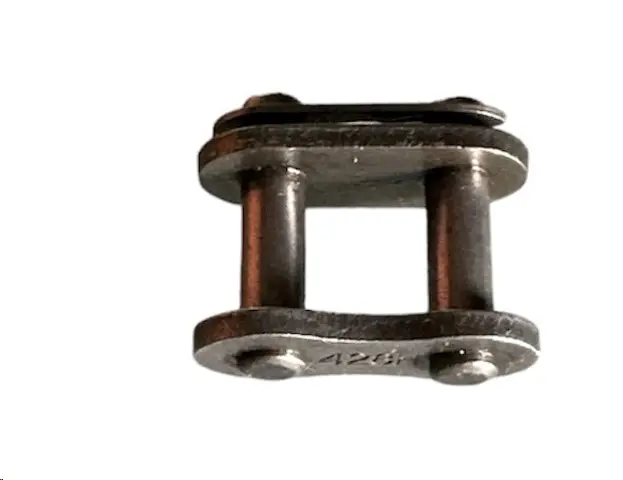

Замок ланцюга 428H 1-СL посилений VDK-3

Посилений замок ланцюга 428H 1-СL VDK-3 — з’єднувальна ланка, яка замикає приводний ланцюг. Вона з’єднує його кінці та дає змогу роз’єднати ланцюг для зняття або заміни. Підбирати замок потрібно за самим ланцюгом: крім позначення, мають збігатися розміри та конструкція з’єднання.

Будова та позначення

Замок має два пальці, бічні пластини й пружинну фіксувальну скобу. Пальці проходять крізь втулки кінцевих внутрішніх ланок, зовнішня пластина закриває з’єднання, а скоба утримує її від зміщення. Надійність фіксації залежить від правильного встановлення скоби: якщо вона перекошена або не зайшла в канавки, під час руху ланцюга може зіскочити.

Число 428 позначає типорозмір ланцюга з кроком 12,7 мм. Цей замок має посилене виконання та індекс 428H. Однаковий крок ще не означає взаємозамінності замків: значення мають діаметр пальців, відстань між пластинами й спосіб фіксації. Позначення 1-СL та VDK-3 варто зберігати під час зіставлення варіантів.

Як перевірити відповідність

Звірте маркування ланцюга та демонтованого замка. Порівняйте довжину й діаметр пальців, внутрішню ширину з’єднання, товщину зовнішньої пластини та форму скоби. Пластина повинна ставати рівно, а скоба — повністю входити в канавки на пальцях. Надто короткі пальці не дадуть закріпити фіксатор, а завеликий бічний зазор порушить посадку з’єднання.

Для ланцюга з ущільнювальними кільцями додатково перевірте вимоги його виробника до з’єднувальної ланки. Орієнтуйтеся на всю конструкцію, а не лише на цифри в маркуванні. Не намагайтеся пристосувати невідповідний замок сточуванням пальців, розсвердлюванням пластини чи згинанням скоби.

Ознаки зношення

Замок потребує перевірки, якщо скоба загубилася або деформувалася, пластина тріснула, пальці мають помітне спрацювання чи з’єднувальна ланка рухається туго. Корозія також є приводом уважно оглянути деталі. Розігнутий фіксатор не варто залишати лише тому, що він ще тримається. Разом із замком перевірте втулки сусідніх ланок: заміна самого з’єднання не усуває їхнього зношення.

Нерівномірно витягнутий ланцюг, пошкоджені пластини та ланки, що заїдають, потребують окремої оцінки стану всього ланцюга. Огляньте зубці зірочок: значне спрацювання прискорює зношення ланцюга. До нового ланцюга встановлюйте відповідний замок, не поєднуючи в одному з’єднанні старі й нові деталі різних виконань.

Встановлення та перевірка

Зупиніть двигун і унеможливте випадковий запуск. Послабте натяг ланцюга, очистьте місце з’єднання та зніміть стару скобу відповідним інструментом. Вставте пальці нового замка у кінцеві внутрішні ланки. Встановіть зовнішню пластину способом, передбаченим виробником ланцюга, і закріпіть скобу. Її закритий кінець має бути спрямований у бік руху ланцюга.

Перевірте, чи скоба зайшла в обидві канавки, чи немає перекосу пластини та чи вільно згинається з’єднувальна ланка. Після складання виставте натяг відповідно до вимог техніки й перевірте рух ланцюга вручну за вимкненого двигуна. Невідповідний замок або неповна фіксація можуть спричинити роз’єднання ланцюга та пошкодження деталей привода.
