Карбюратор для мотоблока 177F/188F (9/13Hp) з електромагнітним клапаном GN 5-6 KW AMG-4

Карбюратор для мотоблока з двигуном 177F/188F (9/13Hp) дозує паливо та змішує його з повітрям для запуску й роботи мотора. Виконання з електромагнітним клапаном потребує перевірки кріплень, механізму керування та підключення проводів. Позначення GN 5-6 KW і AMG-4 варто враховувати під час підбору, зіставляючи карбюратор зі знятою деталлю та конструкцією двигуна.

Як працює карбюратор

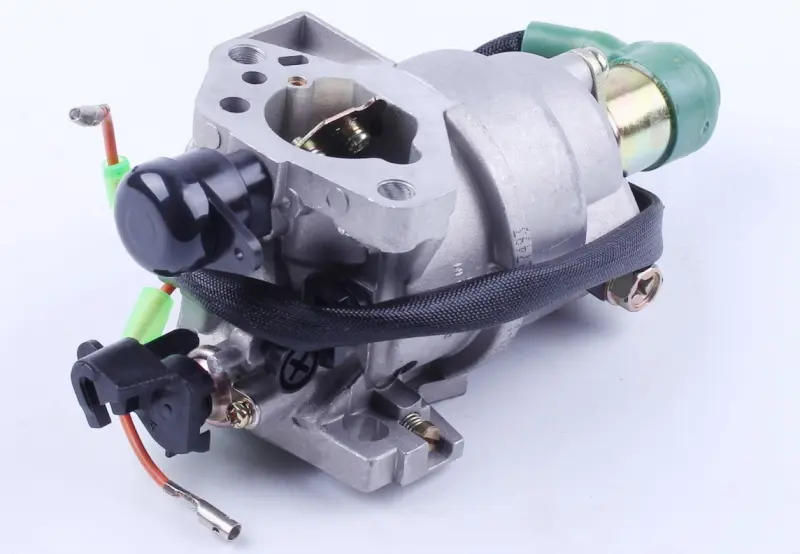

Повітря проходить крізь канал корпусу, а паливо надходить до нього через дозувальну систему. Заслінки беруть участь у керуванні сумішшю, поплавкова камера підтримує запас бензину для її приготування. Зовні розташовані важелі, отвори для кріплення та проводи з наконечниками. Частина проводки має захисне обплетення; під час монтажу її потрібно прокласти без натягу й контакту з рухомими тягами.

Електромагнітний клапан керує перекриттям паливного каналу. Якщо він залишається закритим, налаштування карбюратора не усуне перешкоду для подачі бензину. Тому підключення клапана перевіряють разом із механічною частиною. Орієнтиром має бути схема конкретного двигуна, а не лише колір ізоляції чи схожа форма наконечника.

Ознаки несправності

Важкий запуск, нестійкі оберти, провали під час відкривання дроселя та підтікання палива — причини перевірити карбюратор. До таких проявів призводять забруднені канали, порушення роботи запірної голки, зношення осей заслінок або несправний клапан. Заміну карбюратора в зборі розглядають, коли корпус пошкоджений, різьба зірвана, механізми мають значний люфт або відновити роботу очищенням і доступними ущільненнями вже не вдається.

Нестабільна робота мотора не завжди пов'язана саме з карбюратором. Варто переконатися, що бензин надходить до нього, а з'єднання з впускним патрубком герметичне. Пошкоджена прокладка пропускає зайве повітря, через що проблема може залишитися й після встановлення нової деталі.

Підбір за знятим карбюратором

• Порівняйте розташування кріпильних отворів, відстань між ними та форму поверхонь прилягання.
• Звірте розміри впускного й вихідного каналів, положення паливного штуцера та місце для корпусу.
• Перевірте важелі, точки приєднання тяг і пружин, напрямок та повноту ходу заслінок.
• Зіставте виконання клапана, наконечники проводів і вимоги до живлення з документацією двигуна.

Однакові отвори ще не означають, що керування працюватиме правильно. Невідповідна тяга може обмежити хід заслінки або залишити її відкритою. Різниця в перерізі каналу чи нещільне прилягання змінюють умови утворення суміші. Також перевірте приєднання з боку повітряного фільтра: усі стики мають складатися без перекосу та примусового стягування.

На що зважати під час заміни

Карбюратор знімають з охололого двигуна після перекриття палива та унеможливлення випадкового запуску. Спершу фіксують положення пружин, тяг і проводів, щоб відтворити їхнє розташування. Поверхні прилягання очищають, пошкоджені прокладки замінюють. Поруч перевіряють паливний шланг і його кріплення: тріщини або слабке з'єднання можуть спричинити витік незалежно від стану нового карбюратора.

Кріплення затягують рівномірно, без надмірного зусилля. Після приєднання тяг і клапана на заглушеному двигуні перевіряють, чи вільно рухаються заслінки та чи не зачіпають вони проводку. Відкривши подачу бензину, оглядають з'єднання на підтікання. Далі перевіряють запуск, стійкість роботи та реакцію на зміну обертів; регулювання виконують відповідно до інструкції двигуна.
