Корпус шестеренної пари 90° KRO 900 TTG AMG-3

Корпус шестеренної пари 90° KRO 900 TTG AMG-3 утримує деталі кутової зубчастої передачі та з'єднує її із суміжними частинами механізму. У такій передачі обертання переходить між валами, розташованими під прямим кутом. Справні посадкові місця корпусу забезпечують належне положення опор, від якого залежить взаємне розташування шестерень під навантаженням.

Будова та ознаки пошкодження

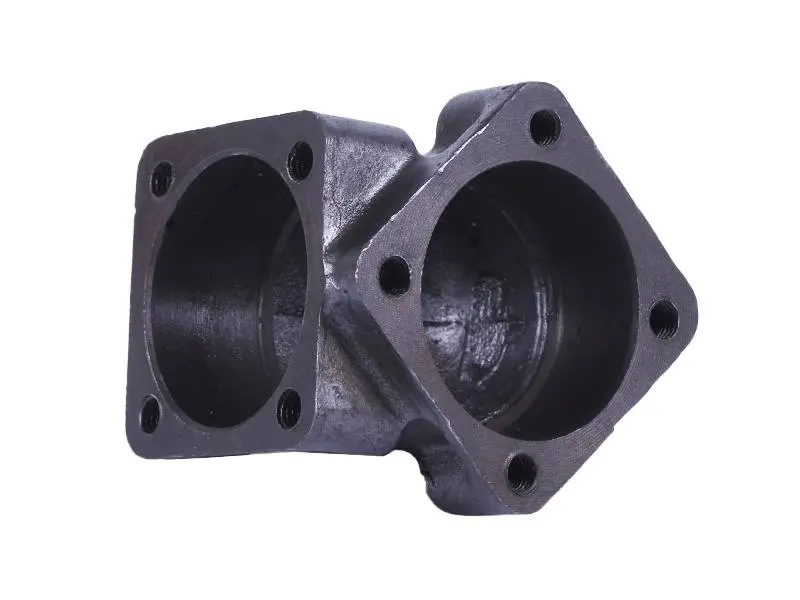

Корпус має дві відкриті круглі порожнини з фланцями, повернутими під кутом один до одного. На кожному з двох видимих фланців є по чотири кріпильні отвори. Площини навколо порожнин прилягають до відповідних деталей механізму. Для встановлення мають значення форма цих площин, розташування кріплення та геометрія внутрішніх посадкових місць.

Корпус замінюють через тріщини, відколи фланців, пошкоджені кріпильні отвори або зношені посадки. Деформація може змістити опору вала, порушити зачеплення зубців і збільшити навантаження на підшипники. Якщо площина стику викривлена після удару, сильніше затягування болтів не поверне їй правильну форму й може додатково пошкодити фланець.

Сторонній шум, люфт валів чи витік мастила біля стиків потребують перевірки всієї шестеренної пари. Ці ознаки не завжди спричинені корпусом: джерелом проблеми бувають підшипники, ущільнення або ослаблене кріплення. Після розбирання перевірте, чи немає тріщин і слідів зміщення опор. Там, де посадка має нерухомо утримувати підшипник, його провертання свідчить про несправність з'єднання.

Як підібрати корпус

Зіставте позначення KRO 900 TTG AMG-3 зі своєю деталлю та документацією механізму. Для остаточної перевірки порівняйте знятий корпус за кількома ознаками:

• Напрямок виходів передачі та взаємне положення фланців.
• Контур поверхонь прилягання, кількість і розташування отворів, параметри різьби.
• Діаметри й глибина посадкових місць для опор та суміжних деталей.
• Місця для ущільнень і спосіб утримання внутрішніх деталей.

Вимірювання робіть після очищення. Зважайте на зношення: розбитий отвір не варто брати за єдиний орієнтир потрібного розміру. Однакові зовнішні обриси ще не означають, що внутрішні деталі стануть правильно. Інша глибина посадки здатна змістити шестерню, а невідповідне розташування отворів завадить щільному приляганню фланців. Розсвердлювання кріплення не усуває відмінностей у геометрії корпусів.

На що зважати під час заміни

Очистіть передачу зовні до розбирання, щоб бруд не потрапив усередину. Зафіксуйте порядок розташування кришок, кріплення, прокладок і регулювальних деталей, якщо вони є в конструкції. Разом із корпусом огляньте підшипники, зубці шестерень та ущільнення. Зношені опори й пошкоджені ущільнення доцільно замінити під час цього ж ремонту, щоб після складання не залишилися люфт або підтікання.

Приберіть залишки старого ущільнення з поверхонь стику, не роблячи подряпин на площинах. Для встановлення опор використовуйте відповідні оправки: монтажне зусилля не має передаватися через тіла кочення підшипника. Затягуйте кріплення рівномірно, дотримуючись моменту з документації механізму. Перевірте регулювання зачеплення, передбачені конструкцією, обертання без заїдання та змащування передачі. Після пробного запуску огляньте стики. Якщо з'явилися незвичний шум або помітне нагрівання, зупиніть механізм і перевірте правильність складання.
