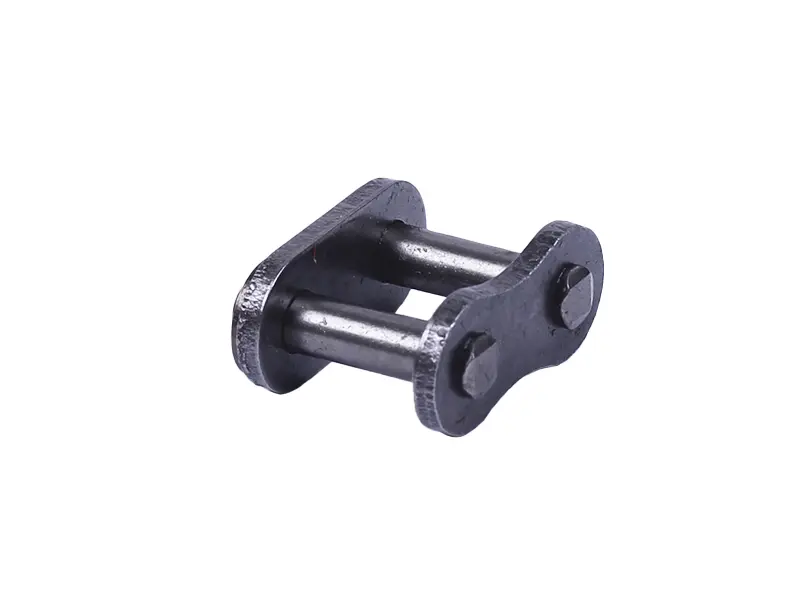

Замок ланцюга 428H TTG AMG-3

Замок ланцюга 428H TTG AMG-3 — з’єднувальна ланка, яка замикає приводний ланцюг у кільце. Вона поєднує його кінці та сприймає тягове навантаження разом з іншими ланками. Замок потрібен для складання розімкненого ланцюга або заміни пошкодженого з’єднання, коли решта ланцюга ще придатна до роботи. Підбирати його потрібно саме до ланцюга, а не лише за видом техніки.

Будова та позначення

З’єднання утворюють дві бічні пластини та два пальці. Пальці проходять крізь крайні внутрішні ланки, а пластини утримують їх із боків. Зібраний замок має вільно проходити через зірочки, не обмежуючи рух сусідніх ланок. Перекошена або надто щільно стягнута пластина створює тугу ділянку: ланцюг гірше огинає зірочку й рухається нерівномірно.

Число 428 позначає типорозмір ланцюга з кроком 12,7 мм. Крок — це відстань між центрами сусідніх пальців. Під час добору враховуйте повне позначення 428H: однаковий крок ще не означає однакову посадку з’єднувальної ланки. Можуть відрізнятися ширина, розміри пальців і спосіб закріплення пластини. Позначення TTG та AMG-3 також зберігайте для звіряння.

Як підібрати замок

• Зіставте маркування ланцюга з позначенням його штатної з’єднувальної ланки.
• Перевірте діаметр і робочу довжину пальців, відстань між ними, товщину пластин та ширину зібраного замка.
• Звірте спосіб фіксації зовнішньої пластини з конструкцією встановленого ланцюга.
• Врахуйте, чи має ланцюг ущільнення та які вимоги його виробник ставить до з’єднувальної ланки.

Знятий замок допоможе порівняти форму, проте сильно зношені пальці вже не відображають початкових розмірів. За помітного виробітку додатково орієнтуйтеся на параметри ланцюга й неушкоджені місця з’єднання. Закороткі пальці не дозволять належно закріпити пластину, а надмірно широке з’єднання може зачіпати деталі поруч. Підгонка силою не усуває невідповідність розмірів.

Ознаки несправності

Замок перевіряють за появи збільшеного бічного люфту, тріщин, вигину пластин або помітного зношення пальців. Окрема причина для огляду — ланка, яка заїдає навіть після очищення. Послаблення чи втрата кріплення потребують припинення роботи приводу до відновлення з’єднання. Разом із замком оглядають крайні внутрішні ланки: пошкоджені втулки та розбиті отвори залишаться проблемою й після його заміни.

Монтаж і перевірка

Двигун зупиняють і унеможливлюють випадковий запуск. Ланцюг звільняють від натягу, очищають кінці та суміщають їх без перекосу. Пальці заводять у внутрішні ланки, встановлюють зовнішню пластину й закріплюють її способом, передбаченим конструкцією ланцюга. Не обточуйте пальці та не розсвердлюйте отвори для припасування. Якщо з’єднання має пружинну скобу, її закритий кінець спрямовують за рухом ланцюга.

Після складання перевіряють, чи повністю сів фіксатор, чи вільно рухається ланка та чи немає надмірного поперечного люфту. Привод обережно прокручують вручну, стежачи за проходженням замка через зірочки. Також оглядають зубці зірочок і стан усього ланцюга: заміна лише з’єднувальної ланки не компенсує його загального видовження. Невідповідний замок або неналежна фіксація можуть спричинити роз’єднання ланцюга під навантаженням.
