Диск KRO 900 AMG-3

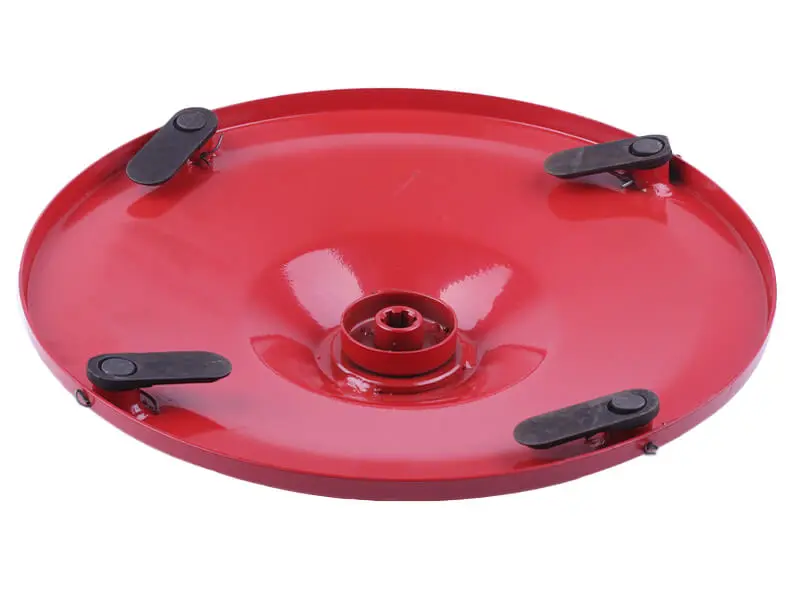

Диск KRO 900 AMG-3 — кругла деталь обертового різального механізму. У центрі зроблено маточину зі шліцьовим посадковим отвором, а по колу розміщено чотири поворотні різальні елементи. Така будова дає диску змогу передавати обертання різальним елементам і зберігати їхнє робоче положення під час роботи.

Будова диска

Основою є суцільний диск із центральною маточиною. По краю закріплено чотири однакові темні поворотні елементи; кожен встановлений на окремій осі та може відхилятися. Центральне шліцьове з’єднання призначене для точної посадки на відповідний приводний вал. Позначення AMG-3 збережено в назві без довільного тлумачення.

Диск працює в обертанні, тому його стан позначається на рівномірності роботи різального механізму. Зігнутий край, тріщини біля маточини, розбиті отвори кріплення або помітний люфт поворотних елементів є підставою зняти деталь і перевірити її. Не варто працювати з деформованим диском: биття збільшує навантаження на посадку, кріплення та привід.

Що звірити під час добору

Зіставляйте знятий диск із заміною за формою центральної маточини та профілем шліцьового отвору, розташуванням і кількістю кріплень поворотних елементів, зовнішнім контуром і напрямком встановлення. Особливо уважно перевіряйте збіг посадки з валом: схожий за діаметром диск з іншим профілем шліців не стане правильно або матиме люфт. Також слід зіставити позначення AMG-3 з маркуванням знятої деталі та документацією техніки.

Усі чотири поворотні елементи мають бути на місці та вільно рухатися на осях без надмірного виробітку. Під час добору не переносіть припущення про застосовність на інші моделі чи серії техніки: для диска визначальними є посадка, геометрія та кріплення. Якщо старого диска немає, спершу уточнюють ці параметри за конкретним механізмом.

Установлення та перевірка

Перед монтажем очистьте посадковий вал і внутрішню частину маточини від налиплого бруду та залишків старого мастила, після чого огляньте шліци. Диск установлюють без перекосу, суміщаючи посадку до повного прилягання. Кріплення затягують штатними деталями та в послідовності, передбаченій виробником техніки. Не підбивайте маточину ударами по краю: це може порушити площину диска або пошкодити поворотні кріплення.

Після встановлення вручну перевіряють, чи обертається диск без зачіпання та чи мають усі чотири поворотні елементи хід і не торкаються корпусу механізму. Водночас доцільно оглянути вал, осі кріплення та самі різальні елементи: зношені сусідні деталі здатні швидко пошкодити новий диск. Невідповідна посадка, пропущене кріплення або диск із биттям спричинюють нерівномірну роботу та прискорений знос приводу.
