Корпус шестеренної пари 90° KRO 900 Y-BOX AMG-2

Корпус для кутової шестеренної пари

Корпус шестеренної пари 90° KRO 900 Y-BOX AMG-2 є основою для розміщення деталей кутової передачі. Він утримує шестерні у визначеному положенні, формує посадкові місця та допомагає зберегти правильне взаємне розташування валів під час передавання обертання під кутом 90°. Деталь застосовують у ремонті механізму, коли попередній корпус пошкоджено або він уже не забезпечує точне встановлення внутрішніх деталей.

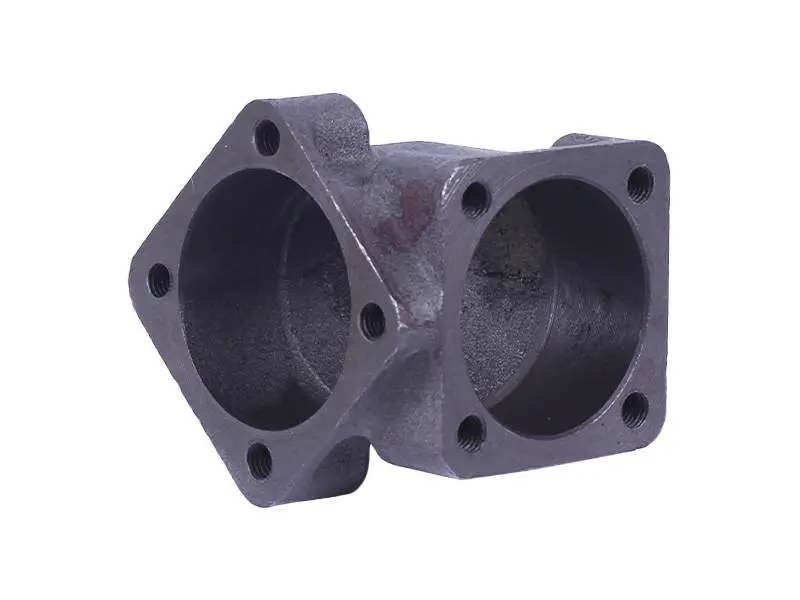

Конструкція має дві сполучені порожнини з фланцями. На фланцях передбачені отвори для кріплення, а в центральних прорізах розташовуються частини передачі. Геометрія корпусу має практичне значення: від збігу посадкових поверхонь і кріплень залежить встановлення пов’язаних деталей та збереження штатного положення шестерень.

Коли корпус потребує заміни

Підставою для заміни бувають тріщини, відколи на кромках, зірвана різьба в отворах, деформація фланців або пошкодження посадкових місць. Оглянути корпус варто також за появи стуку, люфту, витоку мастила в зоні з’єднання, слідів торкання шестерень об стінки чи неможливості надійно затягнути кріплення. Якщо залишити такий дефект без усунення, передача може працювати з перекосом, прискорено зношувати суміжні деталі та руйнувати кріплення.

Як підібрати корпус

Знятий корпус звіряють за позначенням KRO 900 Y-BOX AMG-2 та вказівкою на виконання для шестеренної пари 90°. Далі порівнюють форму обох порожнин, кількість і розташування кріпильних отворів, контури фланців, напрямок приєднань, розміри прорізів і стан місць для кріплення. Це потрібно зробити до розбирання суміжних деталей: схожий корпус може мати інше розташування кріплень або внутрішніх посадок, тому зібрати механізм не вдасться або шестерні змістяться.

Не варто компенсувати невідповідність корпусу прокладками, розточуванням без вимірювань чи кріпленням іншого розміру. Такі дії змінюють положення деталей передачі, збільшують навантаження на вали й здатні спричинити руйнування різьби, перекіс фланця або передчасне зношування шестерень.

Встановлення та перевірка

Перед монтажем очистьте спряжені площини від старого герметика, бруду й задирок. Огляньте кріплення, різьбові отвори, ущільнювальні поверхні та деталі, що розміщуються всередині корпусу. Пошкодження на фланцях слід усунути до складання, інакше новий корпус працюватиме в тих самих несприятливих умовах.

Корпус установлюють без перекосу, суміщаючи всі штатні отвори. Кріплення затягують рівномірно, не стягуючи фланці з одного боку. Після складання перевіряють, чи обертається механізм без заїдань і стороннього торкання, а з’єднання залишаються нерухомими. Якщо з’явилися люфт, шум або підтікання, роботу припиняють і перевіряють посадку корпусу, кріплення та суміжні деталі.
