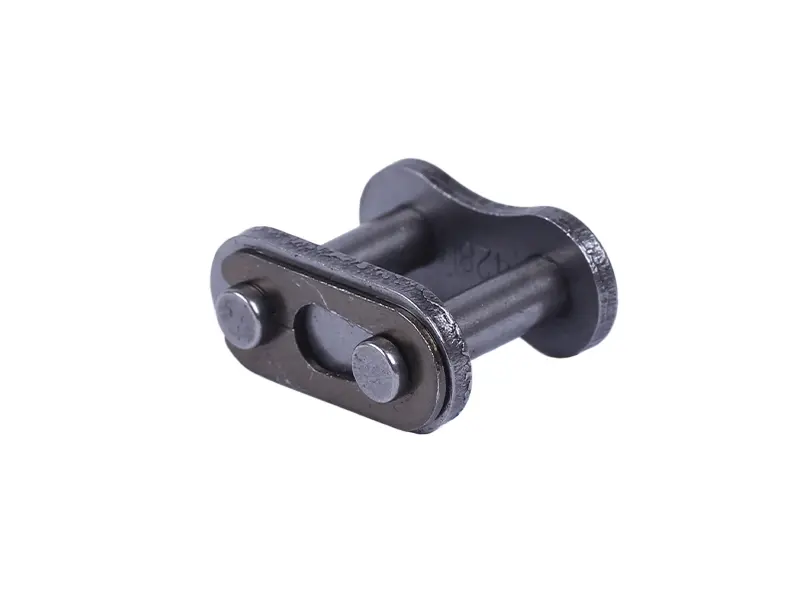

Замок приводного ланцюга 428H AMG-2

Замок ланцюга 428H AMG-2 призначений для з’єднання кінців приводного ланцюга після встановлення або обслуговування. Деталь замикає ланцюговий контур і дає змогу зібрати передачу без розклепування ланок. Маркування 428H має збігатися з позначенням на знятому замку та самому ланцюгу: замок іншого типорозміру не забезпечить правильної посадки на пальці й пластини.

Призначення замка

Приводний ланцюг передає обертання між зірочками, а замок утримує його кінці в зібраному стані. У такому виконанні використовуються дві зовнішні пластини, пальці та фіксувальна пластина. Під час складання зовнішню пластину надягають на пальці з’єднувальної ланки, після чого фіксатор повинен зайняти робоче положення й надійно утримувати з’єднання. Такий замок використовують лише разом із ланцюгом відповідного позначення.

Замінювати замок варто після зняття старого ланцюга, у разі пошкодження фіксувальної пластини, зношення пальців, деформації пластин або втрати пружності фіксатора. Не використовуйте повторно з’єднувач із тріщинами, сильним корозійним ураженням, погнутими частинами чи помітним люфтом. Навіть справний ланцюг не працюватиме надійно, якщо його з’єднувальна ланка зібрана з пошкодженими деталями.

Що звірити під час добору

• позначення 428H на ланцюгу та знятому замку;
• тип з’єднувальної ланки: форму пластин, розташування пальців і спосіб фіксації;
• ширину між внутрішніми пластинами та посадку зовнішньої пластини без перекосу;
• стан сусідніх ланок: вони мають вільно згинатися, без заїдань і надмірного бокового люфту.

Позначення AMG-2 збережено в назві товару без розшифрування. Під час добору його можна зіставити з позначенням знятого з’єднувача, якщо воно на ньому є. Не добирайте замок лише за загальним виглядом: близькі за розміром ланцюги можуть відрізнятися посадкою пластин і пальців. Невідповідний з’єднувач здатен заклинити на зірочці, перекоситися під час роботи або розійтися під навантаженням.

Встановлення та перевірка

Роботу виконують на чистому ланцюгу та за зупиненого приводу. Кінці ланцюга зводять без перекручування, встановлюють з’єднувальну ланку, потім зовнішню пластину й фіксатор. Пластину не можна забивати з перекосом: вона має рівно сісти на пальці без пошкодження кромок. Після складання перевіряють, що фіксатор установлений повністю, а з’єднана ланка згинається так само вільно, як сусідні.

Перед початком експлуатації корисно прокрутити передачу вручну та переконатися, що замок проходить зірочки без зачіпання. Після перших циклів роботи з’єднання оглядають повторно: фіксатор має залишатися на місці, а пластини — не зміщуватися. Разом із цим оцінюють ланцюг і зірочки: витягнуті ланки, гострі або нерівномірно зношені зубці прискорюють зношення нового з’єднувача та можуть спричинити ривки передачі.

Замок не усуває розтягнення або пошкодження самого ланцюга. Якщо ланки закушує, ланцюг має виражений люфт чи зірочки зношені нерівномірно, причину треба усунути разом із заміною з’єднувача. Акуратний добір за маркуванням і контроль після складання допомагають зберегти рівну роботу приводу.
