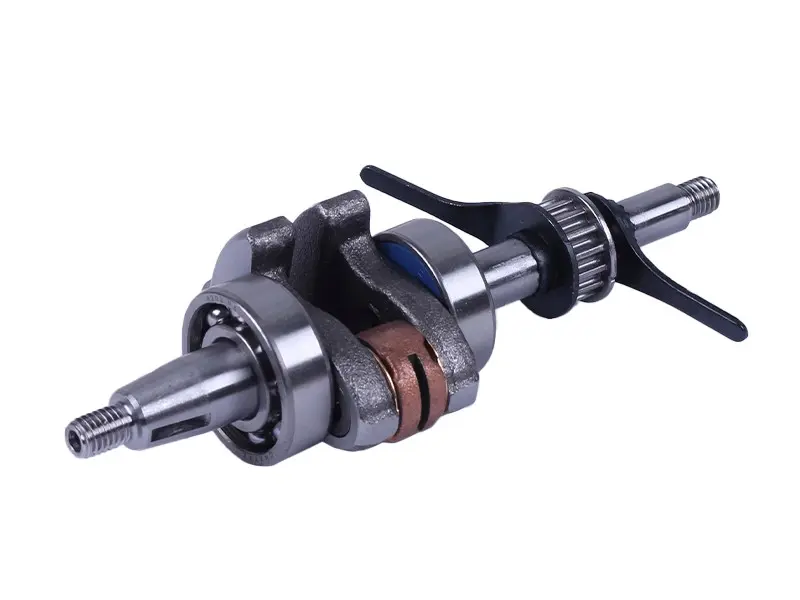

Колінвал мотокоси 4T Honda GX 35 AMG

Колінвал для мотокоси з чотиритактним двигуном Honda GX 35, позначення AMG. Вал працює в картері двигуна: через шатун сприймає зусилля від поршня та перетворює його зворотно-поступальний рух на обертання. Справний колінвал потрібен для рівної роботи двигуна, правильного руху шатуна й стабільного положення опор під навантаженням. Його замінюють у разі пошкодження або зношення спряжених поверхонь, коли подальша експлуатація загрожує суміжним деталям.

Будова та ознаки зношення

Конструкція має щоки з противагами, шатунну шийку зі зміщенням відносно осі обертання та виступні кінці з різьбою. Опорні поверхні визначають положення вала в картері, а виконання кінців — спосіб з’єднання з деталями, що на них встановлюються. Тому під час добору потрібно перевіряти не лише загальну форму, а й посадки, довжину виступних частин та розташування елементів фіксації.

Стук у картері, посилена вібрація, відчутний люфт або утруднене обертання — привід перевірити колінвал і його опори. Такі прояви можливі й через несправні підшипники, тож причину встановлюють після розбирання. На знятому валу перевіряють посадкові поверхні та різьбу, шукають задири й сліди перегрівання. Биття визначають вимірювальним інструментом. До типових причин пошкодження належать недостатнє мащення, забруднення оливи та тривала робота зі зношеними опорами. Усунення причини потрібне для того, щоб заміна не зазнала такого самого зношення.

Як перевірити відповідність

Звірте позначення двигуна та порівняйте новий колінвал зі знятим за розмірами й способом з’єднання з іншими деталями. Перевірку зручно вести послідовно:

• Загальна довжина вала та виступ кожного кінця — ці розміри визначають розміщення спряжених деталей.
• Діаметри й ширина посадок під підшипники, розташування уступів та упорних поверхонь.
• Діаметр і крок різьби, форма пазів та інших елементів фіксації.
• Розміри шатунного з’єднання, положення щік і зазори між ними та картером.

Також порівняйте виконання деталей, установлених на валу, та їхнє кріплення. Помилка в посадковому діаметрі призводить до люфту або надмірного натягу, а невідповідна довжина заважає правильному складанню. Не намагайтеся стягнути несумісні деталі кріпленням: додаткове зусилля може пошкодити різьбу, підшипники чи картер.

Підготовка до заміни

Щоб замінити колінвал, двигун розбирають до доступу до картера. Під час демонтажу фіксують порядок розташування шайб, втулок та інших спряжених деталей. Посадки очищують і оглядають, перевіряють підшипники, шатунне з’єднання, ущільнення та поверхні картера. Пошкоджені ущільнення й зношені підшипники замінюють. Окремо оцінюють стан прокладок у роз’ємах, які відкривали під час роботи.

Монтаж виконують відповідними оправками та знімачами. Під час запресовування підшипника навантажують кільце, яке встановлюється з натягом, без передавання зусилля через тіла кочення. Ударів по кінцях колінвала уникають, щоб не пошкодити різьбу та не порушити геометрію. Моменти затягування, мащення й монтажні зазори беруть із настанови до двигуна. Після складання, ще до запуску, перевіряють плавність обертання та відсутність зачіпання щік за картер. Заїдання, тугий хід або люфт потребують повторної перевірки посадок і правильності складання.
