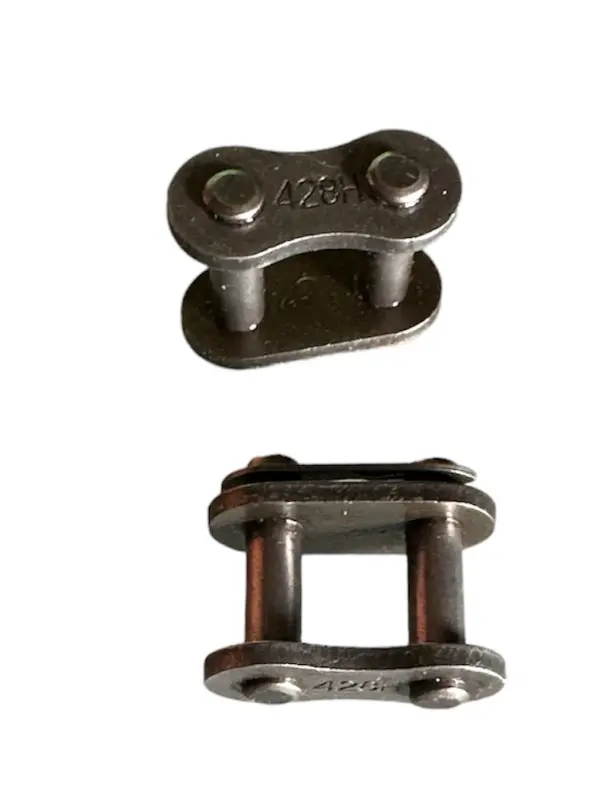

Замок ланцюга 428H VDK-2

Для з’єднання приводного ланцюга

Замок ланцюга 428H VDK-2 — з’єднувальна ланка, яка замикає приводний ланцюг. Вона сполучає його кінці та передає тягове зусилля разом з іншими ланками під час руху по зірочках. Такий замок потрібен для встановлення ланцюга з рознімним з’єднанням або заміни пошкодженої з’єднувальної ланки. Основою для добору є сам ланцюг і будова знятого замка, а не лише подібність обрисів.

Будова та маркування

Замок має два пальці, бічні пластини та пружинну фіксувальну скобу. Пальці проходять крізь крайні внутрішні ланки ланцюга, а зовнішня пластина зі скобою утримують з’єднання зібраним. На пластині нанесено позначення 428H. Число 428 означає типорозмір ланцюга з кроком 12,7 мм: це відстань між центрами сусідніх пальців. Під час добору враховуйте повне маркування разом із літерою H. Однаковий крок ще не підтверджує взаємозамінність замків.

Як перевірити відповідність

Порівняйте позначення ланцюга, діаметр і робочу довжину пальців, відстань між ними, товщину пластин та спосіб їх фіксації. Окремо перевірте, чи має ланцюг ущільнювальні кільця: з’єднувальна ланка повинна відповідати його конструкції. Якщо пальці закороткі, зовнішню пластину не вдасться належно закріпити. Невідповідний діаметр або довжина можуть спричинити люфт чи обмежити рухливість з’єднання. Розточування отворів і сточування пальців не є способом пристосувати замок до іншого ланцюга.

Ознаки зношення

Перевірте замок, якщо ланка згинається із зусиллям, з’явився бічний люфт, на пальцях є сліди спрацювання або скоба тримається нещільно. Тріщини, погнуті пластини та ненадійний фіксатор — підстави замінити пошкоджені деталі з’єднання. Коли замок загублено, огляньте кінцеві ланки: деформовані пластини й розбиті отвори не забезпечать правильної посадки нового з’єднання. Разом із замком перевірте стан решти ланцюга та зубців зірочок. Заміна лише з’єднувальної ланки не усуває зношення шарнірів і збільшення довжини ланцюга.

Встановлення та перевірка

Монтуйте замок із заглушеним двигуном і нерухомим приводом. Очистьте кінці ланцюга, огляньте місця з’єднання та змастіть контактні поверхні засобом, придатним для цього ланцюга. Вставте пальці в крайні ланки, посадіть зовнішню пластину й закріпіть пружинну скобу в пазах. Її закритий кінець має бути спрямований у напрямку руху ланцюга. Переконайтеся, що скоба повністю стала на місце, а пластина не перекошена. Спосіб посадки пластини та потрібне зусилля визначають за вимогами виробника ланцюга; пошкоджений фіксатор установлювати не можна.

Зібрана ланка має вільно згинатися, проходити по зірочках без заїдання та зберігати надійну фіксацію пластини. Якщо конструкція техніки дозволяє, прокрутіть привід вручну й перевірте натяг відповідно до інструкції ланцюга. Неправильно дібраний замок або неповністю встановлена скоба можуть призвести до роз’єднання ланцюга, його сходження із зірочок і пошкодження деталей поруч. Для нового ланцюга використовуйте відповідну йому з’єднувальну ланку, не переставляючи зношений замок зі старого.
