Повітряний фільтр у зборі Delta TTG AMG-3

Повітряний фільтр у зборі Delta TTG AMG-3 очищує повітря, яке надходить до впуску двигуна. Його завдання — затримувати пил і дорожній бруд до того, як вони потраплять усередину двигуна. Для справної фільтрації потрібні цілий корпус, щільні з’єднання та правильне встановлення: якщо у стиках є зазори, частина повітря може оминати фільтрувальну частину.

Будова корпусу

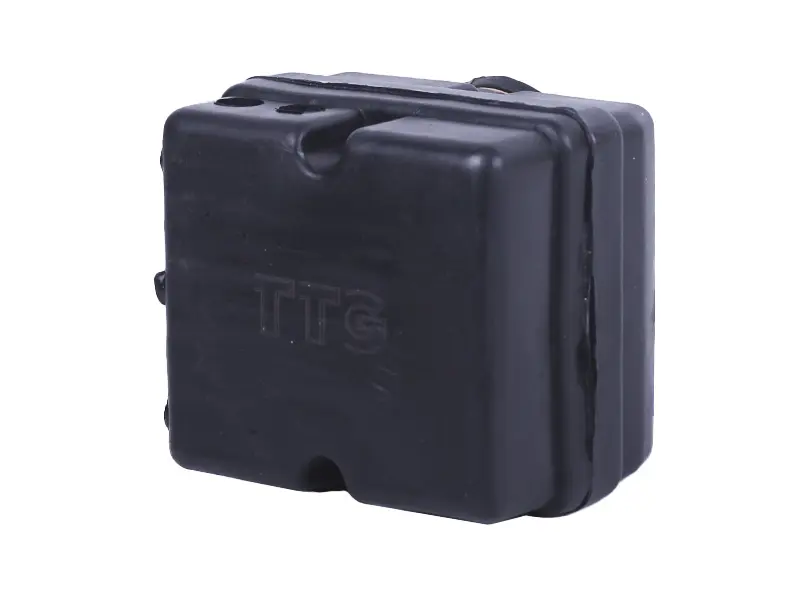

Чорний корпус має прямокутну форму із заокругленими кутами, стик по периметру та формовані виїмки. На ньому є маркування TTG. Корпус утримує фільтрувальну частину у впускному тракті й відокремлює її від зовнішнього бруду. Під час заміни всього фільтра значення має посадка корпусу разом із приєднанням до патрубка. Навіть близькі за обрисами деталі можуть відрізнятися розташуванням кріплень.

Причини заміни

Перевірити фільтр варто, якщо корпус тріснув, кріплення пошкоджені, частини прилягають нещільно або біля виходу очищеного повітря з’явився пил. Забруднена фільтрувальна частина перешкоджає надходженню повітря, через що двигун може гірше набирати оберти та втрачати тягу. Ці ознаки не вказують лише на фільтр: спочатку огляньте його стан і щільність приєднання до впуску.

Фільтр у зборі доречно міняти, коли пошкодження стосуються самого корпусу або його неможливо надійно встановити. Постійне послаблення кріплення також потребує перевірки посадочних місць. Якщо опора деформована чи має тріщину, новий корпус зазнаватиме зайвого навантаження. Таку причину усувають під час заміни, щоб деталь не трималася лише завдяки натягнутому патрубку.

Як перевірити відповідність

Для встановлення на Delta порівняйте фільтр зі знятим вузлом. Звірте розміри корпусу, розташування кріплень, форму й напрямок вихідного приєднання. Перевірте, чи підходить воно до впускного патрубка та чи залишається достатньо місця під облицюванням. Маркування TTG корисне для розрізнення деталей, проте остаточний вибір залежить від відповідності кріплень і з’єднань.

• Зіставте точки кріплення та можливість дістатися до них інструментом.
• Переконайтеся, що патрубок сідає щільно, без перекосу й надмірного натягу.
• Огляньте хомути, ущільнення та сам патрубок; пошкоджені деталі з’єднання також потребують заміни.

Порядок встановлення

Знімайте фільтр на зупиненому двигуні після його охолодження. Спочатку приберіть бруд навколо приєднання, щоб він не потрапив у відкритий впуск. Запам’ятайте положення корпусу та кріпильних деталей, від’єднайте патрубок і обережно вийміть фільтр. На час роботи захистіть отвір впуску від пилу; тимчасове закриття потрібно прибрати до приєднання нового фільтра.

Розмістіть корпус у штатному положенні, перевірте збіг кріплень і приєднайте патрубок без заломів. Не підганяйте деталь силою та не стягуйте перекошений корпус кріпленням. Затягування не повинно деформувати його стінки. Після складання перевірте, чи немає люфту, відкритих зазорів і контакту з сусідніми деталями, який тисне на корпус.

Невідповідна посадка може спричинити розтріскування кріплень або пропускання неочищеного повітря. Саме тому під час заміни оцінюють увесь короткий шлях від виходу фільтра до приєднаного патрубка. Справні ущільнення та щільні хомути допомагають зберегти герметичність цього з’єднання, а вільне розташування корпусу без перекосу зменшує навантаження на його опори.
