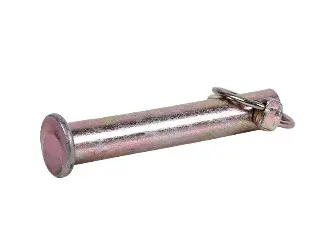

Палець L-115 мм для мототрактора Shifeng 240

Палець L-115 мм для мототрактора Shifeng 240

Шарнірний палець довжиною 115 мм з’єднує тяги начіпного механізму мототрактора Shifeng 240 з рамою начіпного або причіпного знаряддя. Деталь дрібна, але саме вона тримає зчеплення: щойно палець виробився, знаряддя починає гуляти у вушках, зростає ударне навантаження на тяги, а посадкові отвори розбиваються помітно швидше, ніж сам стрижень.

Конструкція

Сталевий циліндричний стрижень з опорною головкою на одному кінці та наскрізним поперечним отвором під шплінт на іншому. Така схема дає рознімне, але жорстко зафіксоване з’єднання: знаряддя переставляється за хвилину, а під час роботи палець не виходить із вушок. Поверхня вкрита захисним гальванічним покриттям, яке сповільнює корозію — деталь постійно працює в багнюці, вологості та рослинних рештках, а між сезонами нерідко залишається у зібраній начіпці просто неба.

Переваги

• опорна головка не дає пальцю провалитися крізь вушко під тяговим навантаженням;
• наскрізний отвір під шплінт утримує з’єднання від самочинного розчеплення на вібрації та реверсивних навантаженнях;
• захисне покриття зменшує закисання стрижня у вушках, тому палець легше вибити під час наступної перестановки обладнання;
• суцільний сталевий стрижень працює на зріз у шарнірі й спокійно тримає ривки на оранці та під час транспортування.

Де застосовується

• з’єднання нижніх тяг триточкової начіпки з рамою знаряддя;
• кріплення розкосів і регульованих ланок механізму начіпки;
• шарнірні з’єднання причіпних пристроїв і зчіпних сережок;
• заміна зношеного, погнутого або загубленого штатного пальця під час сезонного обслуговування техніки.

Як підібрати

Орієнтуйтеся на два розміри: довжину 115 мм і діаметр стрижня. Зніміть старий палець і виміряйте штангенциркулем діаметр у незношеній зоні — біля головки, а не посередині, де утворюється виробіток, — після чого порівняйте результат із діаметром отворів у вушках тяги та рами знаряддя. Довжину добирають так, щоб стрижень повністю пройшов крізь увесь пакет вушок, а назовні лишилася ділянка з отвором під шплінт. Закороткий палець упирається шплінтом у вушко й розбиває його кромку, задовгий чіпляється за сусідні деталі начіпки та заважає знаряддю складатися.

Встановлення

Очистіть вушка від землі та старого мастила, сумістіть отвори тяги й рами знаряддя, вставте палець згори вниз — у такому положенні він не випаде, навіть якщо фіксація послабне. Шплінт ставте новий, а не розігнутий старий: метал на згинах втомлюється і тріскає в найгірший момент. Вуса шплінта розводьте в різні боки, а не відкушуйте врівень. Крапля консистентного мастила на стрижень перед складанням помітно продовжує ресурс і самого пальця, і отворів у вушках.

Коли час міняти

Відчутний люфт у шарнірі, овальний виробіток по стрижню, вигин, розбитий або витягнутий отвір під шплінт, глибокі задири та осередки корозії — усе це привід поставити новий палець, не чекаючи, поки роз’їсть вушка тяги. Практичніше тримати пару таких пальців про запас: за частої перестановки начіпного інвентарю вони губляться в полі частіше, ніж встигають зноситися.
