Механізм перемикання передач працює чітко лише тоді, коли важіль спирається на незношену литу основу. Ця деталь кріпиться до коробки передач мінітрактора Shifeng 240, утримує шток куліси та задає йому точну траєкторію руху. Від її стану залежать чіткість вмикання передач, величина вільного ходу важеля і те, чи втримається обрана передача під навантаженням на оранці або транспортних роботах.

Конструкція та принцип роботи

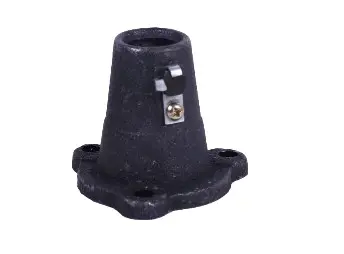

Виливок має форму зрізаного конуса. Знизу розташований широкий фланець із трьома вушками під болти, який притискається до посадкового майданчика коробки передач, зверху — звужена горловина з внутрішньою напрямною порожниною під шток. Збоку конуса встановлений різьбовий притискач із болтом і шайбою: він фіксує шток від зміщення та дає змогу виставити його положення під час складання. Кріплення у трьох точках не дає корпусу провертатися, а конічна геометрія підсилює основу саме там, де важіль створює найбільший згинальний момент. Товсті литі стінки розраховані на постійні бічні зусилля від руки оператора та на вібрацію одноциліндрового дизеля.

Коли деталь час міняти

Знос виявляється поступово: спершу зростає вільний хід важеля, потім передачі вмикаються із зусиллям або самочинно вимикаються під навантаженням. Заміну планують, якщо з’явилася одна з ознак:

• важіль перемикання відчутно теліпається в горловині, а передачі вмикаються неточно;
• розбиті кріпильні отвори фланця або тріснуло вушко після удару навісним обладнанням;
• зірвано різьбу під притискний болт, тож шток не тримається в заданому положенні;
• вироблена внутрішня напрямна поверхня, і важіль отримав збільшене бічне хитання;
• корпус пошкоджений корозією після тривалої роботи без захисного чохла.

Як підібрати заміну

Підбір ведуть за моделлю техніки: корпус призначений для мінітракторів серії Shifeng 240 з механічною коробкою передач. Перед купівлею зніміть стару деталь і порівняйте кількість та розташування кріпильних отворів, міжцентрові відстані, висоту конуса, зовнішній діаметр фланця і внутрішній діаметр горловини під шток. Збіг цих розмірів важливіший за зовнішню схожість: у техніки різних років випуску та різних складальних партій трапляються схожі корпуси, які не стають на місце без доробки. Якщо механізм розбирається вперше, оцініть заразом стан штока та захисного чохла — ці деталі зношуються в парі з корпусом.

Встановлення

Роботи виконують на заглушеному двигуні, поставивши важіль у нейтральне положення та підклавши упори під колеса. Посадковий майданчик коробки очищають від бруду й залишків старого ущільнювача, щоб фланець ліг без перекосу. Болти спершу наживляють, далі перевіряють, чи вільно ходить шток по всій траєкторії, і лише потім затягують кріплення рівномірно навхрест. Притискний болт затягують останнім, зафіксувавши шток так, щоб нейтраль була рівно посередині ходу важеля.

Після складання перевірте вмикання кожної передачі вручну, а потім у русі на малій швидкості — важіль має ходити без заїдань і тримати передачу без підстраховки рукою. Встановлений зверху захисний чохол убереже горловину та шток від пилу й вологи та подовжить ресурс усього механізму перемикання.
