Головка компресорна до PT-0022, PT-0023 INTERTOOL

Компресорна головка до PT-0022, PT-0023 INTERTOOL стискає повітря та подає його в ресивер. Від її стану залежить, як швидко компресор набирає тиск і поповнює запас повітря під час користування інструментом. Головку замінюють у разі пошкодження корпусу або зношення внутрішніх деталей, коли відновлювати їх окремо вже недоцільно.

Будова та ознаки несправності

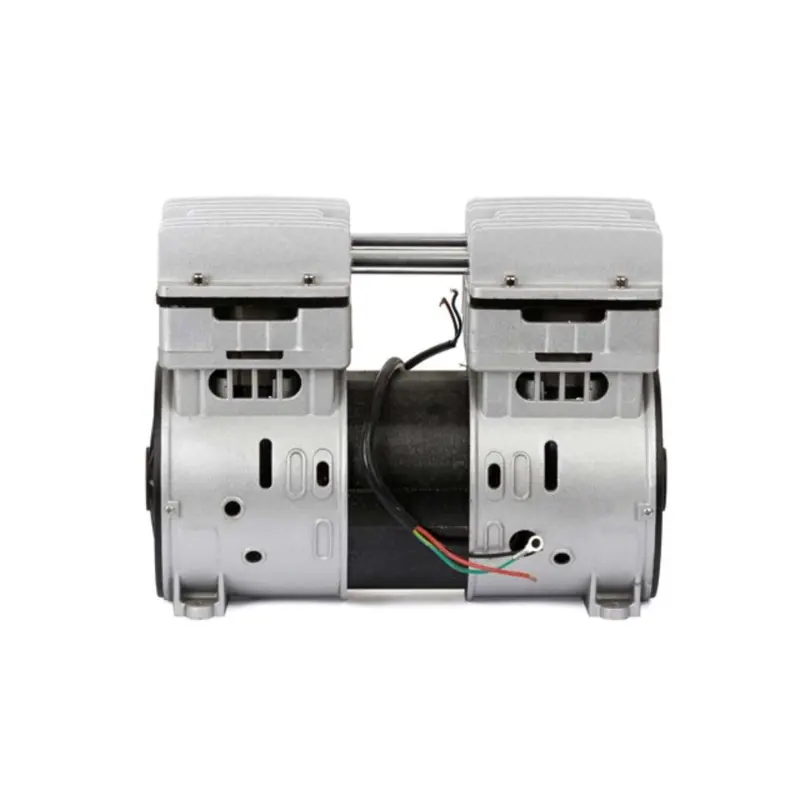

Конструкція має два корпуси, розташовані поруч, із ребристими верхніми кришками. Між ними проходять трубки, а внизу розміщені монтажні опори. Ребра збільшують поверхню відведення тепла. Для нормального охолодження навколо головки залишають вільний простір, тому під час встановлення перевіряють відстань до кожуха та сусідніх деталей компресора.

Якщо компресор набирає тиск довше, ніж раніше, з’явилися стукіт, надмірна вібрація або витік повітря біля з’єднань, варто перевірити стан головки. Проте ці симптоми не завжди спричинені зношенням механізму стиснення. Негерметична трубка чи ослаблене з’єднання також збільшують час наповнення ресивера. Спочатку знаходять джерело шуму або витоку, щоб заміна усунула саме причину несправності.

Тріщини, пошкоджені місця кріплення, зношення деталей стиснення та наслідки перегрівання можуть бути підставою для заміни головки. Забруднення поверхонь охолодження й перекритий потік повітря ускладнюють відведення тепла. Якщо попередня головка вийшла з ладу через перегрівання, цю причину усувають під час ремонту, щоб не повторити пошкодження.

Як перевірити відповідність

Зіставте позначення компресора та конструкцію демонтованої головки. Порівняйте розташування опор, відстані між монтажними отворами, висоту й ширину всієї збірки. Окремо перевірте виходи повітря та спосіб приєднання трубок. Вони мають підходити без натягування, перекручування й примусового зміщення головки відносно кріплень.

• Звірте приєднувальні розміри та ущільнення повітряних з’єднань: зовнішньої подібності для підбору недостатньо.
• Порівняйте виводи проводів, схему підключення та параметри на маркуванні знятої збірки з документацією компресора.
• Переконайтеся, що кришки й трубки матимуть достатньо місця та не торкатимуться кожуха після монтажу.

Помилка в розташуванні опор не дасть рівно закріпити головку. Невідповідне повітряне з’єднання може пропускати повітря навіть після затягування, а трубка під натягом передаватиме додаткове навантаження на місце приєднання. Тому розміри перевіряють за знятою деталлю, а не лише за загальними обрисами корпусу.

Заміна та перевірка

Перед розбиранням компресор від’єднують від живлення, повністю випускають повітря з ресивера й чекають, поки нагріті частини охолонуть. Розташування проводів і трубок позначають. Під час відкручування кріплень головку підтримують; підіймати її за трубки або проводи не слід. Монтажні поверхні очищають і перевіряють, чи немає пошкоджень та перекосу опор.

Разом із головкою оглядають прилеглі трубки, ущільнення, кріплення та віброізолювальні опори, якщо вони є в конструкції компресора. Пошкоджені ущільнення й потріскані опори замінюють. Кріплення затягують рівномірно, не стягуючи ним деталі, які не збігаються за посадкою. Повітряні з’єднання збирають за інструкцією компресора, проводи підключають за штатною схемою.

Після монтажу перевіряють герметичність і виконують пробний запуск. Контролюють набір тиску, рівень вібрації та сторонні звуки. Якщо є витік, стукіт або трубки торкаються корпусу, компресор зупиняють для перевірки. Перекошене кріплення навантажує корпус, а неправильне підключення може пошкодити привод.
