Вилка вимикання зчеплення MFC TTG AMG-2

Вилка вимикання зчеплення MFC TTG AMG-2 передає зусилля від приводу до механізму роз'єднання зчеплення. Під час вижимання вона забезпечує рух, потрібний для припинення передавання крутного моменту. Зношені ділянки контакту або люфт вилки можуть поглинати частину ходу приводу, через що зчеплення вимикається не повністю.

Будова та навантаження

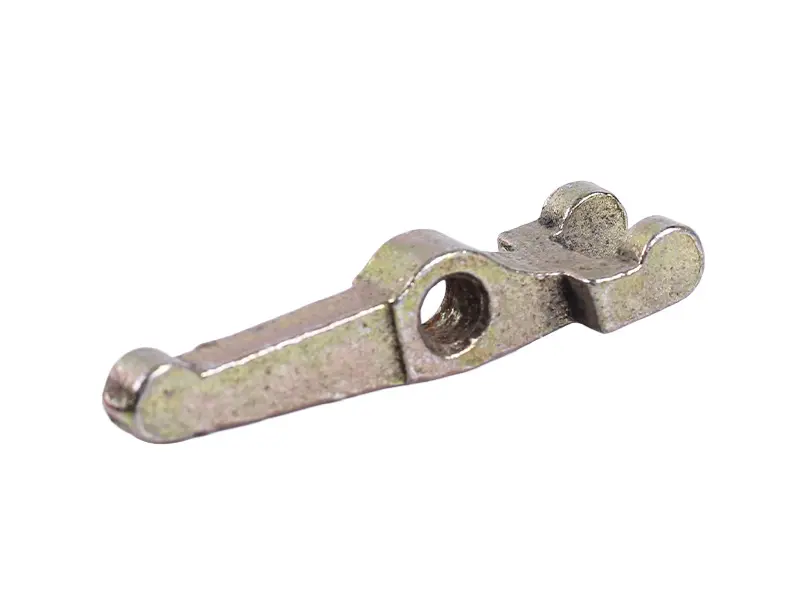

Вилка має видовжене плече, круглий отвір у середній частині та фігурний кінець із виступами. Для правильної роботи потрібен збіг не лише загальної форми, а й розташування отвору, вигину плеча та профілю поверхонь, що передають зусилля. Від цих особливостей залежить положення деталі в механізмі та її взаємодія із сусідніми частинами.

Повторні навантаження поступово зношують місця контакту. Вилку замінюють, якщо виявлено тріщини, деформацію, значне спрацювання поверхонь або розбитий отвір. Пошкоджена деталь може перекошуватися чи рухатися ривками. Спроба підігнути її замість заміни змінює геометрію механізму та не усуває спрацювання опор і контактних ділянок.

Як перевірити відповідність

Для підбору зіставте вилку зі знятою деталлю та місцями її встановлення. Позначення MFC TTG AMG-2 варто зберегти під час пошуку, а остаточну відповідність перевіряти за формою й розмірами. Якщо стара вилка зігнута або має глибоке спрацювання, врахуйте ці пошкодження під час порівняння: її фактична геометрія може відрізнятися від початкової.

• Зіставте довжину, товщину й вигин плеча, а також положення обох кінців відносно отвору.
• Перевірте діаметр отвору та спосіб закріплення вилки у вашому механізмі зчеплення.
• Порівняйте висоту, форму й відстань між виступами фігурного кінця, обриси протилежного кінця та ділянки контакту.
• Переконайтеся, що деталь може пройти весь потрібний хід без перекосу й торкання корпусу.

Ознаки несправності

Збільшення вільного ходу приводу, нерівномірне зусилля під час вижимання та неповне вимикання зчеплення є приводом оглянути вилку. За одним із цих симптомів визначити причину неможливо. Разом із вилкою перевірте її опору, фіксатори та поверхні, з якими вона контактує. Якщо люфт виник через спрацювання суміжної деталі, заміна лише вилки може не відновити точну роботу механізму. Пошкоджені опорні деталі й кріплення замінюють за результатами огляду.

Заміна та контроль руху

До розбирання зупиніть двигун і унеможливте випадковий запуск. Запам'ятайте орієнтацію вилки та розташування елементів фіксації. Очистьте посадкові місця після зняття старої деталі, перевірте їх на пошкодження. Встановіть нову вилку в належному положенні й закріпіть передбаченим способом. Змащуйте лише ті ділянки, для яких це передбачено конструкцією зчеплення.

Після складання перевірте плавність переміщення, повний хід і повернення механізму, потім відрегулюйте привод відповідно до вимог вашої техніки. Надмірне натягування приводу не виправляє перекіс або невідповідну форму вилки. Помилка підбору може завадити повному вимиканню зчеплення чи залишити механізм вижимання постійно навантаженим. Такі відхилення потрібно усунути до роботи під навантаженням, щоб не прискорювати зношування суміжних деталей.
