Вал трансмісії правий KRO 900, довжина 268 мм, TTG AMG-3

Правий вал трансмісії KRO 900 завдовжки 268 мм передає обертання та крутний момент у механізмі трансмісії. Його встановлюють замість зношеного або пошкодженого вала, коли посадки вже не тримають з’єднання щільно, а деталі обертаються з люфтом чи биттям. Позначення виробу — TTG AMG-3. Для підбору потрібні не лише довжина, а й відповідна сторона встановлення та точний збіг приєднувальних частин.

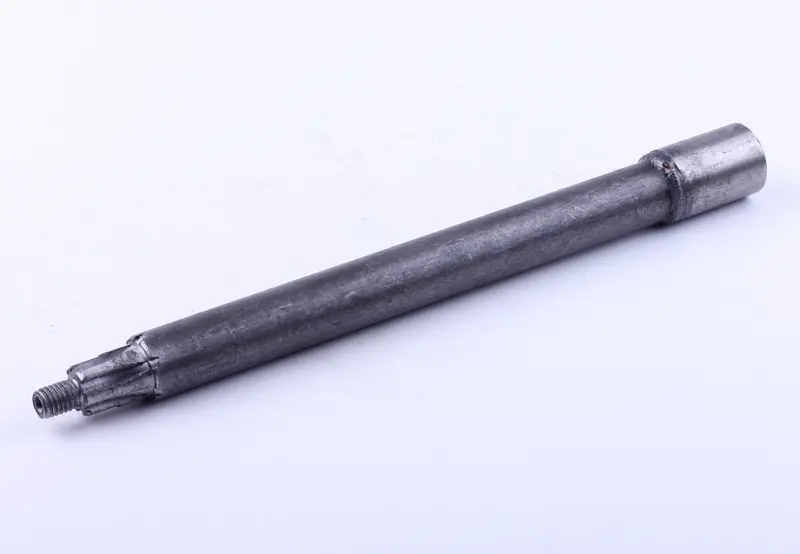

Будова вала

Деталь має видовжену циліндричну частину. З одного боку розташовані поздовжні шліци та різьбовий кінець, з другого — циліндричне потовщення. Через шліци обертання передається на сполучену деталь, а різьба бере участь у її закріпленні. Зім’яті грані шліців або пошкоджені витки заважають отримати щільне з’єднання навіть після затягування кріплення. Ділянки переходу між діаметрами також потребують огляду: під шаром бруду можна пропустити тріщину чи сліди деформації.

Ознаки зношення

Стук під час зміни навантаження, люфт у з’єднанні, проковзування сполученої деталі та биття під час обертання — приводи перевірити вал. Самих симптомів недостатньо для висновку: після розбирання оглядають і його, і відповідні посадки сусідніх деталей. Вал замінюють у разі тріщин, вигину, значного спрацювання шліців, зірваної різьби або пошкодження посадкових поверхонь. Якщо причина люфту також у розбитому отворі сполученої деталі, заміна лише вала не відновить щільність з’єднання.

Як перевірити відповідність

Порівняйте знятий вал із новим за загальною довжиною 268 мм, діаметрами посадок, розташуванням потовщень і відстанями між уступами. На шліцевому кінці звірте кількість та профіль шліців, а також довжину ділянки зачеплення. Для різьби перевірте діаметр і крок. Вимірювання інструментом допоможе відрізнити близькі за формою деталі, які не утворюють правильного з’єднання. Праве виконання має відповідати місцю встановлення: однакова довжина не доводить взаємозамінність із лівим валом.

Окремо огляньте деталь, що сідає на шліци, та кріплення різьбового кінця. Спрацьовані внутрішні шліци можуть залишати люфт навіть із новим валом, а пошкоджене кріплення — заважати надійній фіксації. Якщо в місці встановлення є опори та ущільнення, перевірте їхній стан: люфт, заїдання або пошкоджені крайки варто усунути під час цього ж ремонту. Справні супутні деталі залишають, зношені підбирають для заміни разом із валом.

Монтаж і перевірка

Під час розбирання збережіть порядок шайб, кріплення й дистанційних деталей, якщо вони є в механізмі. Посадкові поверхні очистьте від бруду, перевірте на задирки та пошкодження. Встановлюйте вал без перекосу й не намагайтеся притягнути кріпленням з’єднання, яке не сідає на місце: так можна зіпсувати різьбу або створити зайве осьове навантаження. Не бийте по шліцах і різьбовому торцю. Послідовність складання та зусилля затягування мають відповідати вимогам механізму. Після монтажу переконайтеся, що вал зафіксований, обертається без заїдань і не має зайвого люфту. Першу перевірку роботи проведіть із невеликим навантаженням, контролюючи стук і биття.
