Диск зчеплення мотоблока MFC TTG AMG-4

Диск зчеплення мотоблока MFC TTG AMG-4 передає крутний момент від двигуна до трансмісії. Коли зчеплення ввімкнене, фрикційні поверхні диска затиснуті між суміжними деталями. Під час вимкнення вони вивільняються, щоб припинити передавання обертання. Справний диск потрібен для плавного рушання мотоблока та передавання тяги під навантаженням без проковзування.

Як влаштований диск

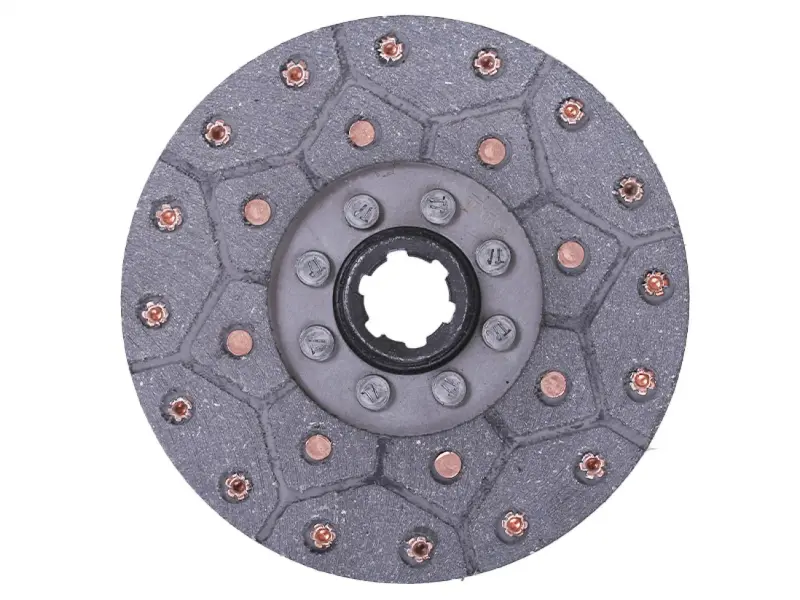

Круглий диск має центральну маточину з внутрішніми шліцами та фрикційні накладки з канавками. На накладках і навколо маточини розташовані заклепкові з’єднання. Через шліци диск з’єднується з валом, а накладки контактують із притискними поверхнями зчеплення. Тому під час добору перевіряють не лише отвір маточини: зовнішній діаметр, товщина та розташування центральної частини також мають відповідати конструкції зчеплення.

Ознаки зношення

Диск варто оглянути, якщо під навантаженням двигун набирає оберти, але мотоблок втрачає тягу. Поштовхи під час рушання, неповне вимкнення зчеплення або сторонні звуки теж є приводом для перевірки. Такі прояви не завжди спричинені саме диском: на роботу зчеплення впливають регулювання приводу та стан деталей, що його притискають і вивільняють.

Після розбирання оцінюють товщину й рівномірність зношення накладок, перевіряють, чи немає тріщин, відколів, слідів перегрівання та послаблених заклепок. На маточині оглядають шліци: пошкоджені грані й надмірний люфт порушують передавання навантаження. Якщо накладки забруднені мастилом, потрібно знайти та усунути причину його потрапляння. Без цього заміна диска може лише ненадовго прибрати пробуксовування.

Перевірка перед встановленням

Зіставте новий і знятий диски за зовнішнім діаметром, загальною товщиною, розмірами маточини та її виступом з обох боків. У шліцьовому з’єднанні мають збігатися кількість і профіль шліців та посадкові розміри. Також звірте форму й розташування накладок, будову центральної частини та проміжки до сусідніх деталей. Розміри перевіряють штангенциркулем, але товщина зношеного диска не є точним зразком для нового: потрібне значення беруть із документації зчеплення.

Надмірна товщина може заважати повному вимкненню зчеплення. Невідповідний виступ маточини здатен спричинити контакт із сусідніми поверхнями, а помилка в доборі шліців — заїдання на валу або надмірний люфт. Диск не насаджують силою та не підганяють ударами: неправильна посадка призводить до поштовхів, пошкоджень і швидкого зношення суміжних деталей.

Заміна та перевірка

До розбирання двигун зупиняють, унеможливлюють випадковий запуск і фіксують мотоблок від руху. Під час зняття запам’ятовують порядок деталей та орієнтацію маточини. Разом із диском оглядають притискні поверхні, пружини й механізм вимкнення зчеплення. Деталі зі зношенням або пошкодженнями замінюють за результатами огляду, щоб вони не порушували роботу нового диска.

Під час складання фрикційні поверхні мають залишатися чистими, без оливи та мастила. Диск ставлять у передбаченому положенні, не допускаючи перекосу; послідовність затягування та момент для кріплень беруть із настанови до мотоблока. Далі регулюють привід і перевіряють, чи зчеплення повністю вмикається та вимикається. Початкову перевірку виконують без робочого навантаження: мотоблок має рушати плавно, а після вимкнення зчеплення передавання обертання повинно припинятися.
