Розпилювач форсунки мотоблока 180N (9Hp) TTG AMG-5

Розпилювач форсунки мотоблока 180N (9Hp) TTG AMG-5 призначений для ремонту паливної форсунки. Він бере участь у дозованому впорскуванні та розпиленні пального в камері згоряння. Стан розпилювача впливає на розподіл пального та його змішування з повітрям, а отже — на рівномірність згоряння. Позначення 9Hp відповідає потужності двигуна 9 к. с. Деталь монтується всередині форсунки, тому для підбору потрібно звіряти також будову самої форсунки.

Ознаки несправності

Утруднений запуск, нерівна робота двигуна, надмірна димність і зростання витрати пального можуть свідчити про проблеми з розпилювачем. Коли він подає пальне великими краплями або нещільно закривається, суміш згоряє гірше. Ці ознаки не є однозначним підтвердженням його зносу: перш ніж розбирати форсунку, варто перевірити її роботу. Результат перевірки допомагає відрізнити несправність розпилювача від інших причин порушеної подачі пального.

Типові причини заміни — зношення сполучених поверхонь, втрата герметичності, забруднення каналів і відкладення біля зони розпилення. Частинки бруду та вода в пальному шкодять точним з’єднанням. Разом із розпилювачем оглядають корпус форсунки, посадочне місце та ущільнення. Також перевіряють стан паливного фільтра: якщо джерело забруднення залишиться, нова деталь може знову працювати з перебоями.

Як підібрати деталь

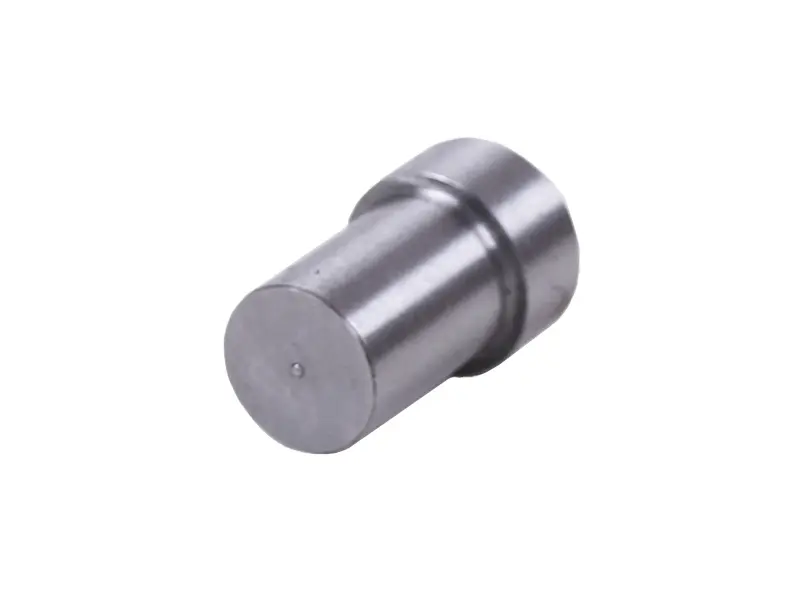

Корпус циліндричний, зі ступінчастим переходом між ділянками різного діаметра та вираженим уступом. Зі знятим розпилювачем порівнюють загальну довжину, діаметри посадочних ділянок, розташування уступу й форму торців. Лише подібної форми недостатньо: відмінності розпилювальної частини або внутрішніх сполучень можуть змінити подачу пального навіть тоді, коли деталь входить у корпус.

• Зіставте позначення на старому розпилювачі та форсунці, якщо вони збереглися.
• Звірте посадочну геометрію й розміщення паливних каналів зі знятою деталлю та документацією форсунки.
• Перевірте стан поверхонь прилягання й визначте, які ущільнення потрібні для складання.

Заміна та перевірка

До зняття форсунки очищають її зовнішню поверхню та місце встановлення. Під час розбирання зберігають порядок розташування деталей, а відкриті паливні з’єднання закривають від пилу. Розпилювач ставлять у чистий корпус без перекосу. Посадочні поверхні не припасовують напилком чи абразивом: так можна порушити точність з’єднання. Послідовність складання та зусилля затягування беруть із документації конкретної форсунки. Пошкоджені ущільнення замінюють, суміжні деталі оглядають на наявність дефектів.

Зібрану форсунку перевіряють на стенді, контролюючи тиск початку впорскування, якість розпилення та герметичність закриття. Не можна підставляти руку під струмінь: пальне під високим тиском здатне проникнути під шкіру. Помилка підбору або складання може спричинити підтікання пального, нестабільне впорскування та погіршення запуску. Перевірка на стенді дає змогу оцінити роботу форсунки після ремонту, перш ніж повертати її на двигун.
