З’єднання цангове пряме з регулятором для поліуретанових шлангів 12×12 мм

Пряме цангове з’єднання з регулятором призначене для стикування поліуретанових шлангів розміром 12×12 мм. Воно з’єднує дві ділянки лінії вздовж однієї осі та дає змогу регулювати потік. Така деталь потрібна там, де шланги треба з’єднати між собою й водночас залишити можливість ручного налаштування пропускної здатності.

Будова та розміщення

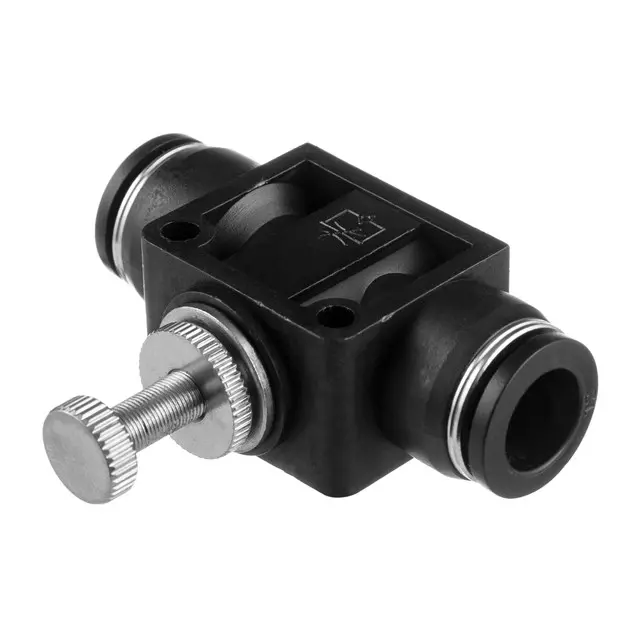

На протилежних боках корпусу розташовані цангові затискачі з натискними кільцями. Шланг вставляють у вхід, після чого затискач утримує його від висмикування. Збоку є регулювальний гвинт із рифленою головкою та окремою рифленою гайкою. Під час розміщення з’єднання залиште біля гвинта достатньо місця для руки, щоб налаштовувати потік без перегинання шлангів.

Корпус має два отвори: їхнє розташування варто зіставити зі старою деталлю та місцем її встановлення. Пряма конструкція підходить для ділянки, на якій шланги сходяться без повороту. Різкий вигин одразу біля цанги створює бокове навантаження. Тому лінію прокладають так, щоб шланг входив рівно й не відтягував корпус убік.

Як перевірити відповідність

Позначення 12×12 мм описує розмір обох сторін з’єднання. Для цангової посадки перевіряють зовнішній діаметр шланга, а не лише його внутрішній прохід. Вимірюйте цілу ділянку без слідів стискання чи розтягнення: деформований кінець може спотворити вимір. Окрім розміру, зіставте форму корпусу, напрямок входів і простір, потрібний для обертання регулятора.

Поверхня поліуретанового шланга в зоні ущільнення має бути гладкою, без подряпин і заломів. Якщо підбираєте трубку з іншого матеріалу, перевірте, чи придатні її матеріал і жорсткість для цангового затискання. Надто м’яка стінка може зминатися, а невідповідний діаметр не дасть належної фіксації. Робоче середовище, тиск і температура лінії також мають відповідати умовам застосування з’єднання.

Ознаки несправності

З’єднання оглядають, коли біля входу виникає витік, шланг перестає надійно триматися або регулювальний гвинт обертається із заїданням. Тріщини корпусу — привід замінити деталь. Якщо після налаштування потік залишається нестабільним, перевірте стан регулятора та посадки шлангів. Не залишайте без уваги їхні кінці: затверділа поверхня, поздовжні подряпини й заломи можуть спричинити витік навіть після заміни з’єднання.

Пошкоджений край відрізають до неушкодженої ділянки. Коли після цього шланг доводиться натягувати, його краще замінити на відрізок потрібної довжини. Разом із з’єднанням варто оглянути сусідні місця фіксації шланга: вони не повинні перетискати його або передавати навантаження на цангу.

Монтаж і налаштування

Перед розбиранням перекрийте подачу та повністю скиньте тиск. Натисніть кільце цанги в бік корпусу й витягніть шланг без ривків. Підготуйте рівний зріз перпендикулярно до осі, видаліть задирки та бруд. Вставте шланг до упору, після чого злегка потягніть його, перевіряючи фіксацію. Обидва підведені відрізки мають лежати вільно, без натягу й різкого згинання біля входів.

Подачу відновлюйте поступово. Перевірте герметичність обох стиків способом, придатним для вашої системи, та налаштуйте потік невеликими поворотами гвинта. Не докладайте надмірного зусилля під час його затягування. Неправильний діаметр, косий зріз або неповне вставлення шланга можуть призвести до витоку та його виходу із затискача.
