З’єднання цангове пряме для поліуретанових шлангів 12×12 мм

Пряме цангове з’єднання 12×12 мм слугує для стикування двох відрізків поліуретанового шланга. Його встановлюють, коли потрібно відновити стик або замінити пошкоджений з’єднувач. Обидва кінці шланга входять у корпус з протилежних боків уздовж однієї осі, тому така форма зручна для продовження магістралі без зміни напрямку.

Будова та робота

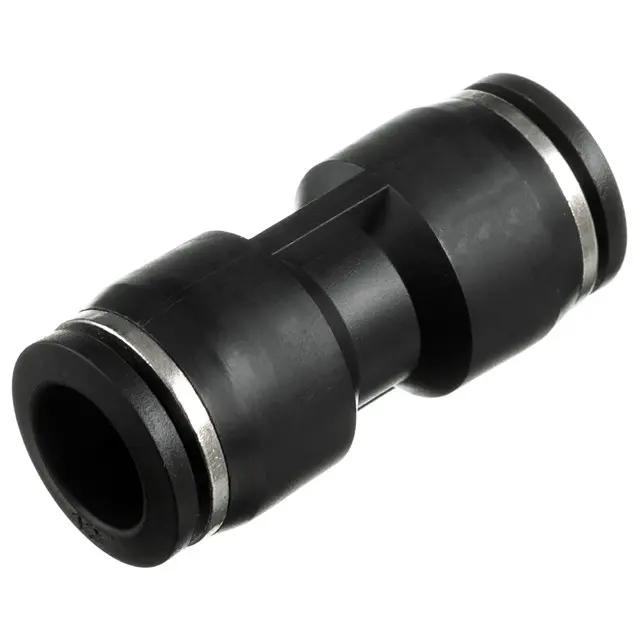

Чорний корпус має два цангові входи з натискними кільцями. Кінець шланга вставляють усередину, де механізм затиску утримує його від висмикування. Щоб розібрати стик, кільце притискають до корпусу й вивільняють шланг. Довгий відрізок магістралі при цьому не потрібно обертати, тож до з’єднання зручно підходити під час локального ремонту.

Щільність стику залежить від стану поверхні шланга в місці посадки. Поздовжні подряпини, сплющення та заломи заважають рівномірному приляганню. Натягнутий шланг або різкий вигин біля входу створює постійне навантаження на затиск. Прокладайте магістраль так, щоб обидва кінці підходили до корпусу вільно, а до кілець залишався доступ для розбирання.

Як підібрати з’єднувач

Розмір 12×12 мм позначає дві сторони з’єднання. Для цангового затиску перевіряють зовнішній діаметр шланга, а не розмір його внутрішнього каналу. Порівняйте з’єднувач зі знятою деталлю, виміряйте неушкоджену ділянку шланга та звірте позначення на оболонці. Невідповідний діаметр спричиняє витік, ненадійне утримання або пошкодження шланга при спробі вставити його силою.

Під час підбору також враховуйте матеріал і жорсткість стінки, середовище в магістралі, робочий тиск та температуру. Надто м’який шланг може деформуватися під затиском. Застосування з іншими видами шлангів потрібно окремо узгодити з вимогами системи. Перевірте й місце встановлення: новий корпус має розміщуватися без упору в сусідні деталі та без вимушеного перегину шлангів.

Ознаки несправності

З’єднання потребує перевірки, якщо біля входу виник витік, шланг зміщується від легкого потягування, корпус тріснув або натискне кільце заїдає. Негерметичність може спричинити не лише з’єднувач, а й зношений кінець шланга. Огляньте обидві прилеглі ділянки, кріплення та місця тертя об гострі краї. Пошкоджений кінець відрізають до рівної неушкодженої поверхні; якщо після цього довжини бракує для укладання без натягу, відрізок шланга замінюють.

Порядок заміни

Спочатку перекрийте подачу робочого середовища й повністю скиньте тиск. Очистьте місце стику, натисніть кільця та вийміть шланги. Перевірте їхні кінці: зріз має бути перпендикулярним до осі, без задирок, зминання й косої крайки. Під час підготовки не залишайте всередині обрізків і бруду, які можуть потрапити далі в магістраль.

Вставте кожен шланг до упору, тримаючи його рівно, після чого злегка потягніть назад для перевірки фіксації. Розташуйте з’єднання без бічного навантаження та поступово відновіть подачу. Герметичність перевіряйте способом, придатним для робочого середовища. Якщо з’явився витік або шланг не тримається, знову скиньте тиск і перевірте діаметр, глибину вставлення та стан поверхні. Надмірне зусилля не компенсує невідповідний розмір і може пошкодити місце посадки.
