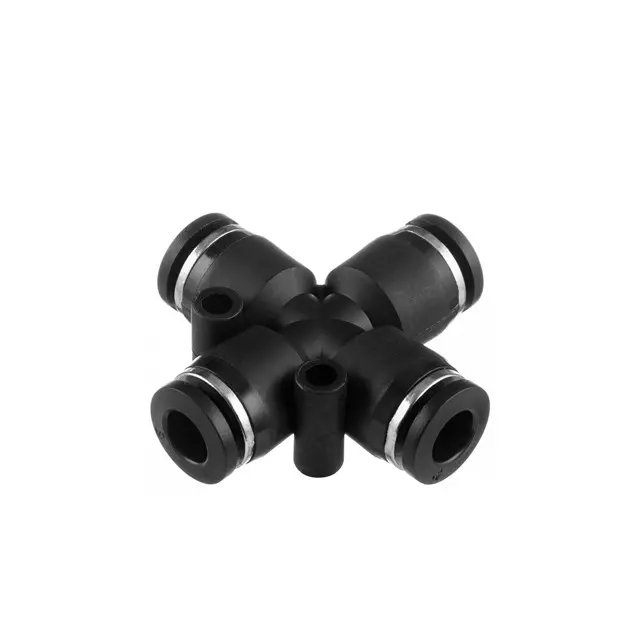

З’єднання цангове Х-подібне для поліуретанових шлангів 6 мм

Х-подібне цангове з’єднання 6 мм призначене для з’єднування поліуретанових шлангів і розгалуження магістралі. Чотири приєднувальні кінці дають змогу звести лінії в одній точці. Така форма потрібна для заміни пошкодженої хрестовини або відновлення розводки, у якій трубки підходять із чотирьох боків. Добираючи з’єднувач, враховуйте простір навколо нього: до кожного входу має бути доступ для встановлення та від’єднання шланга.

Як влаштований з’єднувач

Чорний корпус має чотири цангові входи з кільцями по краях. Цанга утримує вставлений кінець трубки, а притискне кільце слугує для її звільнення. Якість посадки залежить від стану поверхні шланга: ділянка всередині входу має бути рівною, без глибоких подряпин і деформацій. Зім’ятий край або овальний переріз можуть заважати ущільненню навіть тоді, коли розмір підібрано правильно.

Як перевірити відповідність

Розмірний орієнтир для підбору — 6 мм. Виміряйте зовнішній діаметр шланга на неушкодженій ділянці та звірте його з приєднувальним розміром демонтованого фітинга. Не вимірюйте розтягнутий чи перетиснутий кінець: результат може виявитися хибним. Самого внутрішнього діаметра трубки недостатньо для вибору цангового з’єднання. Порівняйте форму корпусу, кількість входів і відстань до сусідніх кріплень, щоб кільця залишалися доступними.

Поліуретановий шланг у місці приєднання повинен зберігати круглий переріз і мати неушкоджену стінку. Якщо змінюєте матеріал трубки, перевірте її придатність для цангового затискання, а також відповідність робочого середовища, тиску й температури вимогам системи. Однакове позначення розміру не робить усі шланги взаємозамінними. Надто м’яка трубка може деформуватися під час фіксації, а помилка в діаметрі спричинить слабке утримання або не дасть вставити кінець у гніздо.

Ознаки несправності

З’єднання варто оглянути, якщо біля входу виникає витік, трубка зміщується під час роботи, кільце заїдає або на корпусі є пошкодження. Негерметичність не завжди спричинена самою хрестовиною: зношений кінець шланга також може порушувати ущільнення. Перевірте всі чотири відгалуження, особливо місця з натягом чи різким згином. Постійне бокове навантаження погіршує посадку. Потріскану трубку, ділянку із затверділою стінкою або глибокими подряпинами біля ущільнення доцільно замінити разом зі з’єднувачем.

Встановлення

Зупиніть обладнання, перекрийте подачу робочого середовища та повністю скиньте тиск. Очистьте ділянки біля входів і запам’ятайте розташування шлангів. Щоб вийняти трубку, притисніть кільце до корпусу й обережно звільніть її, не долаючи затиск силою. Пошкоджений кінець відріжте рівно впоперек, не зминаючи стінки. Після обрізання шланг має діставати до з’єднувача без натягу. Видаліть залишки різання та бруд, вставте трубки до упору й легким зворотним потягуванням перевірте, чи вони зафіксовані.

Огляньте зібрану розводку: шланги не повинні перегинатися біля входів або відтягувати корпус убік. Відновлюйте подачу робочого середовища поступово та перевіряйте кожне приєднання на герметичність відповідним для системи способом. Неповне введення трубки чи помилковий діаметр можуть спричинити витік і вихід шланга з цанги. Якщо з’єднання пропускає, повторно скиньте тиск, а вже потім перевіряйте глибину посадки та стан кінця трубки.
