З’єднання цангове Т-подібне для шлангів 10×10 мм, зовнішня різьба 1/2″

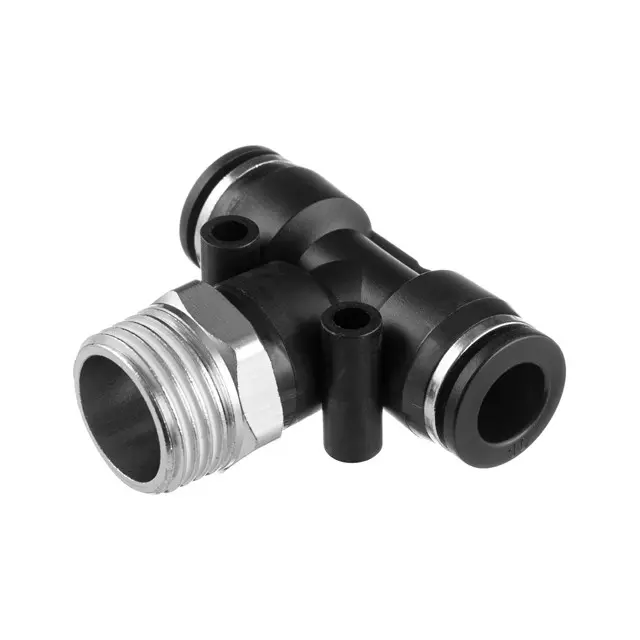

Т-подібне цангове з’єднання призначене для підключення двох поліуретанових шлангів до різьбового порту. Два входи з цангами розташовані навпроти один одного, а відвід із зовнішньою різьбою — перпендикулярно до них. Таке компонування дає змогу зробити розгалуження безпосередньо біля підключення до обладнання. Розмір з’єднання — 10×10 мм, зовнішня різьба — 1/2″.

Будова та розміщення

Цанги фіксують вставлені кінці шлангів. Кільця біля входів призначені для звільнення трубок під час розбирання. На різьбовій частині є шестигранник під ключ, за який затягують з’єднання. Вибираючи положення трійника, залишайте доступ до обох кілець і достатньо місця для вигину шлангів. Натягнута або різко зігнута трубка навантажує місце входу та ускладнює подальше обслуговування.

Як підібрати заміну

Розмір 10×10 мм означає два цангові підключення для шлангів із зовнішнім діаметром 10 мм. Вимірюйте шланг зовні на рівній ділянці без зминання: його внутрішній діаметр не визначає посадку в цанзі. Перевірте також придатність матеріалу та жорсткості стінки для такого способу кріплення. Надто м’який, овальний або подряпаний шланг може погано триматися чи пропускати середовище навіть за відповідного розміру.

Зіставте різьбу 1/2″ зі знятим фітингом і портом, у який його встановлюють. Мають відповідати не лише розмір, а й профіль різьби та спосіб ущільнення. Дюймове позначення є умовним розміром різьби: просте переведення половини дюйма в міліметри не дає її зовнішнього діаметра. Якщо різьба йде з перекосом або швидко заклинює, затягування припиняють. Для застосування в конкретній системі звіряють вимоги до робочого середовища, тиску й температури.

Ознаки несправності

З’єднання перевіряють, коли з’являється витік біля шланга чи різьби, тріскається корпус, пошкоджується кільце звільнення або цанга перестає утримувати трубку. Водночас причина може бути на кінці самого шланга: косий зріз, задирки, поздовжня подряпина чи деформація заважають ущільненню. Під час заміни огляньте обидва кінці та різьбу порту. Пошкоджений шланг або зношене різьбове гніздо потребують окремого усунення дефекту.

Підготовка та монтаж

До розбирання перекривають подачу робочого середовища й повністю скидають тиск. Щоб вийняти шланг, кільце звільнення притискають до корпусу, після чого витягують трубку без ривків. Кінці підрізають рівно, очищають від бруду та прибирають задирки. Після обрізання має залишитися достатня довжина для прокладання без натягу; якщо її бракує, встановлюють інший відрізок шланга.

Різьбову частину спочатку вкручують від руки, а потім затягують ключем за шестигранник. Корпус не використовують як важіль. Ущільнення добирають відповідно до порту, не допускаючи потрапляння ущільнювального матеріалу в прохід. Шланги вставляють до упору та легким потягуванням перевіряють фіксацію. Подачу відновлюють поступово й перевіряють усі три підключення на герметичність. Якщо є витік, знову скидають тиск і перевіряють посадку: надмірне затягування може пошкодити різьбу, не усунувши причини несправності.
