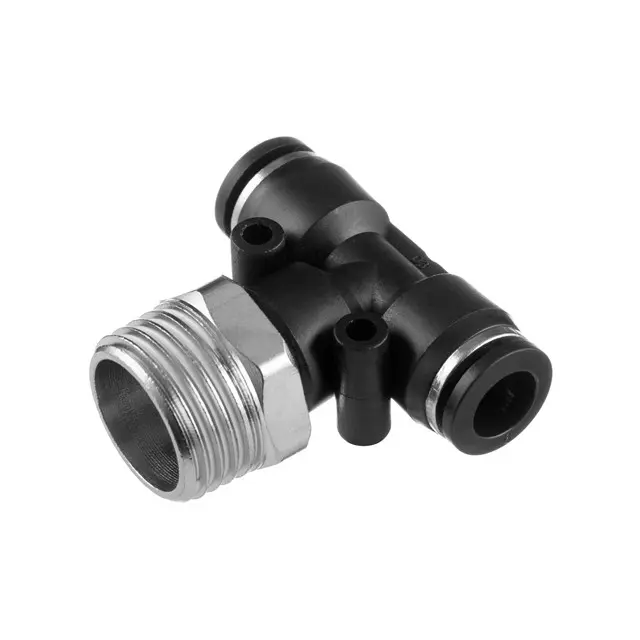

З’єднання цангове Т-подібне для шлангів 8×8 мм, зовнішня різьба 1/2″

Т-подібне цангове з’єднання призначене для підключення двох поліуретанових шлангів до різьбового порту. Два входи з цангами розташовані навпроти один одного, а відвід із зовнішньою різьбою спрямований убік. Це дає змогу розвести лінію у двох напрямках від точки підключення. Розмір з’єднання — 8×8 мм, зовнішня різьба — 1/2″.

Будова та підключення шлангів

Цанга утримує вставлений шланг за зовнішню поверхню, тому визначальним для підбору є його зовнішній діаметр. Обидва входи розраховані на трубку діаметром 8 мм. Біля входів є натискні кільця, за допомогою яких звільняють шланги. Різьбова частина має шестигранник під ключ: під час монтажу зусилля прикладають саме до нього.

Для щільної посадки кінець трубки має бути круглим, рівним і без пошкоджень. Поздовжні подряпини, сплющення та заломи біля цанги можуть спричинити витік. Поліуретановий шланг добирають з урахуванням здатності його стінки зберігати форму в затискачі. Якщо трубка виготовлена з іншого матеріалу, перевірте її придатність до цангового кріплення та умов роботи конкретної лінії.

Як перевірити відповідність

Зіставте зі знятим з’єднанням діаметр обох шлангів, розмір і тип різьби, розташування відводів та доступний простір. Позначення 1/2″ вказує на номінальний розмір різьби, а не на її зовнішній діаметр 12,7 мм. Різьба порту повинна відповідати фітингу за профілем і способом ущільнення. Якщо деталь вкручується з перекосом або відразу потребує значного зусилля, не намагайтеся усунути невідповідність сильнішим затягуванням.

Після встановлення має залишатися доступ до кілець для від’єднання шлангів. Трубки прокладають із плавними вигинами, без натягу та різких перегинів біля входів: інакше з’єднання постійно зазнаватиме бокового навантаження. Окремо звіряють робоче середовище, тиск і температуру з допустимими умовами застосування фітинга та шланга. Відповідний діаметр сам по собі не визначає придатність до будь-якої системи.

Ознаки несправності

З’єднання перевіряють, якщо з’явився витік біля цанги чи різьби, шланг зміщується в затискачі, корпус тріснув або пошкоджене натискне кільце. Причиною негерметичності може бути й зношений кінець трубки, тож оглянути потрібно обидві поверхні в місці стику. Разом із фітингом перевірте прилеглі ділянки шлангів, їхні кріплення та різьбу порту. Пошкоджений шланг замінюють або вкорочують до цілої ділянки, якщо довжини вистачає для підключення без натягу.

Порядок заміни

Спочатку перекрийте подачу робочого середовища та повністю скиньте тиск. Щоб вийняти трубку, притисніть кільце до корпусу й обережно витягніть шланг. Перед вкручуванням нового з’єднання очистьте порт від залишків старого ущільнення, не допускаючи потрапляння частинок усередину. Спосіб герметизації обирайте відповідно до будови різьбового стику. Працюйте ключем за шестигранник, не використовуйте відводи як важіль.

Обріжте кінець трубки перпендикулярно до її осі, приберіть задирки та вставте шланг до упору. Злегка потягніть його назад, щоб перевірити утримання цангою. Після відновлення подачі перевірте герметичність різьби й обох входів. Невідповідний діаметр, неповне вставлення або пошкоджена поверхня трубки можуть спричинити витік і висмикування шланга із затискача.
