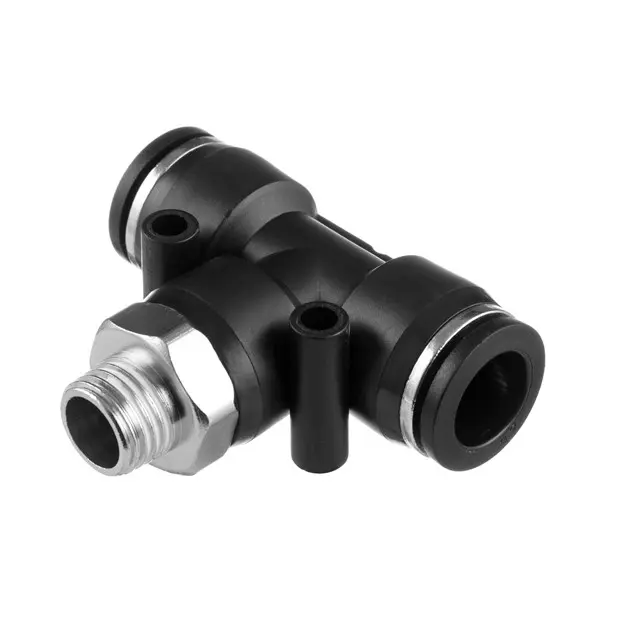

З’єднання цангове Т-подібне для поліуретанових шлангів 12×12 мм, зовнішня різьба 1/4

Т-подібне цангове з’єднання призначене для підключення двох поліуретанових шлангів до різьбового порту. Два входи для шлангів розташовані один навпроти одного, а відвід із зовнішньою різьбою спрямований поперек їхньої спільної осі. Розмір з’єднання — 12×12 мм, позначення різьби — 1/4. Така форма дає змогу звести дві лінії до одного різьбового підключення та прокласти шланги вздовж корпусу обладнання.

Будова та причини заміни

На кінцях чорного корпусу розміщені цангові входи з натискними кільцями. Трубку вставляють у гніздо, де її фіксує затискний механізм. Щоб вийняти трубку, кільце притискають до корпусу й звільняють затиск. На різьбовому відводі є шестигранник під ключ. Саме за нього затягують з’єднання, не передаючи зусилля на корпус і входи для шлангів.

Фітинг перевіряють, якщо з’явився витік біля підключення, шланг погано тримається, корпус тріснув або натискне кільце пошкоджене. Причиною негерметичності буває й кінець трубки: нерівний зріз, подряпина вздовж поверхні, залом чи деформація ділянки всередині гнізда. Під час заміни варто оглянути обидва шланги та різьбу порту, щоб пошкоджена суміжна деталь не спричинила повторного витоку.

Як перевірити відповідність

Зіставте розмір 12×12 мм зі знятим фітингом і перевірте зовнішній діаметр шлангів. Для цанги має значення діаметр поверхні, яку охоплює затиск, а не внутрішнього каналу трубки. У місці посадки шланг має залишатися круглим і рівним. Зім’ятий, надто м’який або надрізаний кінець може погано утримуватися навіть за відповідного номінального розміру.

Для різьбового відводу звірте позначення 1/4, профіль різьби та спосіб ущільнення порту. Однакове позначення ще не означає, що різьбові частини підходять одна до одної: їхній тип також має збігатися. Порівняйте напрямок відводів і місце навколо з’єднання. Після монтажу шланги не повинні натягуватися або різко перегинатися, а натискні кільця мають залишатися доступними для роз’єднання.

Добираючи фітинг, враховуйте середовище, робочий тиск і температуру системи, а також придатність шланга до цангового кріплення. Для трубок з інших матеріалів ці умови перевіряють окремо. Невідповідність з’єднання та шланга може спричинити витік, пошкодження стінки трубки або її висмикування з гнізда.

Монтаж і контроль герметичності

Перекрийте подачу середовища та повністю скиньте тиск. Очистьте ділянку підключення, зніміть старий фітинг і перевірте стан різьби в порту. Ущільнення добирають відповідно до будови різьбового стику; його частинки не мають потрапляти до каналу. Нове з’єднання спочатку вкрутіть рукою без перекосу, а потім затягніть ключем за шестигранник, уникаючи надмірного зусилля.

Рівно обріжте кінці шлангів упоперек осі та приберіть задирки й бруд. Кожну трубку вставте до упору, після чого злегка потягніть у зворотному напрямку, щоб перевірити фіксацію. Подачу відновлюйте поступово. Перевірте герметичність обох цангових входів і різьбового стику способом, придатним для вашої системи. У разі витоку знову скиньте тиск і усуньте причину. Виймати трубки зі з’єднання під тиском не можна.
