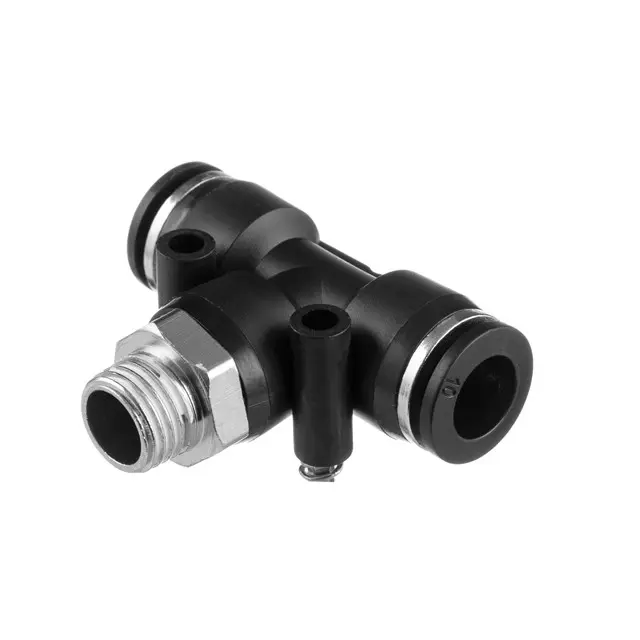

З’єднання цангове Т-подібне для поліуретанових шлангів 10×10 мм, зовнішня різьба 1/4″

Т-подібне цангове з’єднання під’єднує дві ділянки поліуретанового шланга до різьбового порту. Два приймальні гнізда розташовані одне навпроти одного, а бічний відвід має зовнішню різьбу 1/4″. Розмір приєднання шлангів — 10×10 мм. Таке компонування дає змогу підвести лінію до одного порту з двох боків. Під час заміни потрібно врахувати розміри з’єднання та напрямок прокладання шлангів.

Як влаштоване з’єднання

Обидва гнізда мають цангові затискачі з натискними кільцями. Шланг вставляють у гніздо, де затискач утримує його за зовнішню поверхню. Щоб вийняти шланг, кільце притискають до корпусу. На кільці є маркування «10». Біля різьбового відводу розташований шестигранник під ключ, призначений для монтажу й демонтажу. Корпус чорний, а різьбова частина та грані під ключ — сріблястого кольору.

Щільність під’єднання залежить і від цанги, і від поверхні шланга, до якої прилягає ущільнення. Подряпини вздовж трубки, зім’ятий край або деформована стінка заважають щільному контакту. Через це встановлення нового фітинга не завжди усуває витік, якщо залишити пошкоджений кінець шланга.

Як перевірити відповідність

Для цангового гнізда визначальним є зовнішній діаметр шланга. Вимірювання лише внутрішнього отвору не дає змоги правильно підібрати з’єднання. Зіставте розмір 10 мм із маркуванням шланга та його фактичним зовнішнім діаметром. Якщо використовуєте трубку з іншого матеріалу, перевірте її придатність до цангового затискання й умов експлуатації лінії. Надто м’яка стінка або втрата круглої форми погіршують утримання.

Бічний відвід підбирають до порту з відповідною різьбою 1/4″. Окрім номінального розміру, мають збігатися тип, профіль, крок різьби та спосіб ущільнення. Порівняйте ці ознаки зі знятим з’єднанням. Перевірте також місце для корпусу, доступ до шестигранника та простір для натискання кілець. Шланги мають підходити до гнізд без натягу й різкого перегину, інакше на з’єднання постійно діятиме бічне зусилля.

Ознаки несправності

Фітинг замінюють у разі тріщин корпусу, пошкодженої різьби, заклинювання кільця або слабкої фіксації шланга. Ще одна причина — витік, який повторюється після перевірки посадки. Огляньте прилеглі кінці шлангів: затверділу, розтягнуту чи подряпану ділянку може знадобитися обрізати або замінити. Водночас перевірте різьбу порту та кріплення лінії, щоб усунути причину навантаження на нове з’єднання.

Монтаж і перевірка

Спочатку перекрийте подачу робочого середовища та повністю скиньте тиск. Притисніть кільця до корпусу, вийміть шланги й відкрутіть фітинг за шестигранник. Видаліть забруднення та залишки старого ущільнення з порту. Нову різьбову частину спершу вкручуйте рукою: перекіс або закушування на початку означають, що потрібно зупинитися та перевірити посадку. Засіб ущільнення добирають відповідно до різьби й робочого середовища, не допускаючи його потрапляння в канал.

Підготуйте рівні кінці шлангів без задирок і зминання. Вставте кожен до упору та злегка потягніть назад, перевіряючи утримання. Відновивши подачу, перевірте герметичність обох цангових гнізд і різьбового під’єднання способом, придатним для вашої системи. Невідповідний діаметр, неповне вставляння або неправильна різьба спричиняють витоки, висмикування шланга та пошкодження порту.
