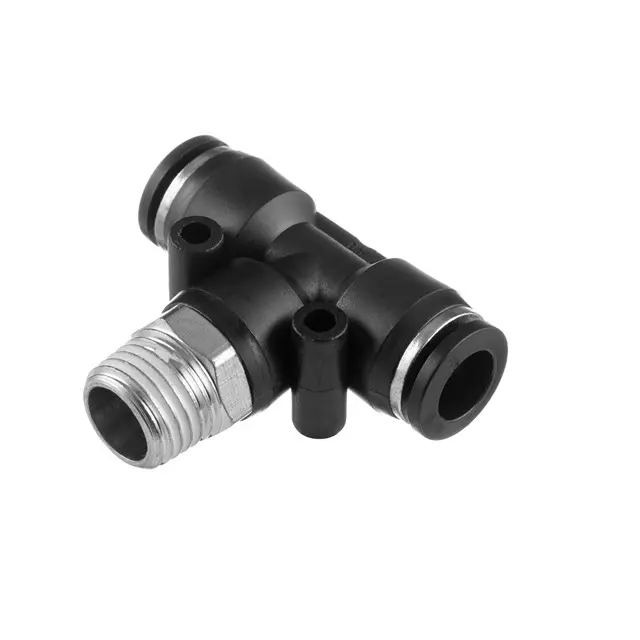

З’єднання цангове Т-подібне для шлангів 8×8 мм, зовнішня різьба 1/4″

Розгалуження з різьбовим відводом

Т-подібне цангове з’єднання призначене для поліуретанових і подібних шлангів розміром 8×8 мм. Два входи навпроти один одного слугують для приєднання шлангів, а бічний відвід із зовнішньою різьбою 1/4″ вкручується у відповідний різьбовий отвір. Так можна під’єднати дві лінії до одного порту й організувати розгалуження безпосередньо біля місця підключення.

На обох входах є натискні кільця, які звільняють трубку з цангового затискача. Біля різьби розташований шестигранник під ключ: саме за нього затягують з’єднання. Обертання за корпус або вже приєднані шланги зайво навантажує деталь. Для Т-подібної форми потрібне місце з обох боків, щоб трубки виходили з фітинга без заломів і різкого вигину.

Як перевірити відповідність

Розмір 8×8 мм позначає два шлангові приєднання. Цанговий затискач підбирають за зовнішнім діаметром трубки, тому вимірювання лише її внутрішнього отвору недостатньо. Зіставте діаметри обох шлангів і форму знятого з’єднання. Перевірте також придатність самої трубки до цангового кріплення: надто м’яка стінка, що легко зминається, заважає правильній посадці навіть за відповідного діаметра.

Для різьбового відводу звіряють позначення 1/4″, профіль і тип різьби та спосіб ущільнення стику. Однаковий дюймовий розмір ще не означає, що деталі правильно з’єднаються. Оцініть напрямок відводу, доступ для ключа й відстань до сусідніх деталей. Біля натискних кілець має залишатися достатньо простору, щоб згодом можна було вийняти шланги.

Причини заміни

Фітинг перевіряють, якщо трубка погано тримається, біля входу з’явився витік, корпус тріснув або різьба пошкоджена. Заїдання чи перекіс натискного кільця також можуть ускладнити приєднання та розбирання. Водночас негерметичність буває пов’язана зі шлангом: подряпини, овальний переріз або зім’ятий кінець не дають йому щільно сісти в з’єднанні.

Разом із фітингом огляньте кінці обох трубок, різьбу відповідного отвору та ущільнення різьбового стику. Пошкоджену ділянку шланга відрізають, якщо довжини після цього вистачить для прокладання без натягу. Потріскану, затверділу чи закоротку трубку замінюють. Постійний боковий вигин біля входу навантажує цанговий затискач і може стати причиною повторного витоку.

Монтаж без перекосу

До розбирання припиніть подачу робочого середовища та скиньте тиск. Для від’єднання притисніть кільце до корпусу й витягніть трубку без ривків. Різьбовий відвід спочатку вкручують рукою, переконавшись, що він заходить рівно, а потім затягують ключем за шестигранник. Спосіб ущільнення має відповідати різьбовому з’єднанню; залишки ущільнювача не повинні потрапляти всередину каналу.

Торці шлангів обрізають перпендикулярно до осі та очищають. Кожну трубку вставляють до упору, після чого легким потягуванням перевіряють, чи спрацював затискач. Подачу відновлюють поступово, контролюючи герметичність усіх стиків придатним для системи способом. Помилка в діаметрі спричиняє слабке утримання трубки або пошкодження ущільнення, а невідповідна різьба може зіпсувати отвір, у який вкручують фітинг.
