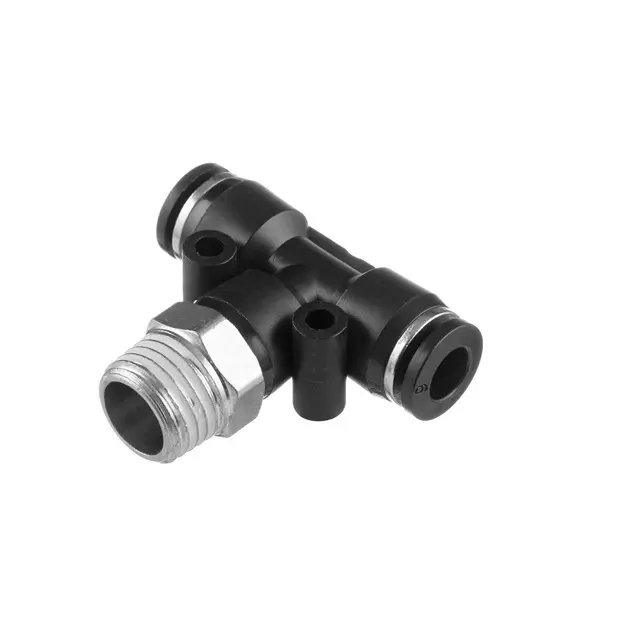

З’єднання цангове Т-подібне для поліуретанових шлангів 6×6 мм, зовнішня різьба 1/4″

Т-подібне цангове з’єднання для поліуретанових шлангів поєднує дві шлангові лінії з різьбовим підключенням. Розмір цангових підключень — 6×6 мм, зовнішня різьба — 1/4″. Трійник використовують для розгалуження лінії або замість з’єднувача, який втратив герметичність чи перестав надійно тримати шланг. Завдяки Т-подібній формі два шланги можна спрямувати в протилежні боки від різьбового відводу.

Як влаштоване з’єднання

Два цангові входи розміщені на одній осі, а різьбовий відвід — поперек неї. Біля входів є натискні кільця для вивільнення шлангів, біля основи різьби — шестигранник під ключ. Шланг вставляють у цангу до упору. Щоб його вийняти, спочатку скидають тиск, потім притискають кільце до корпусу й витягують шланг. Спроба висмикнути його без натискання кільця може пошкодити поверхню шланга та механізм утримання.

Перевірка розмірів і посадки

Порівняйте старий трійник із новим за розташуванням відводів, розмірами шлангових входів і різьбою. Для цангового підключення перевіряють зовнішній діаметр шланга: розмір 6×6 мм означає два підключення під шланг 6 мм. Вимірювання внутрішнього отвору замість зовнішнього діаметра дасть хибний результат. На ділянці входу в цангу шланг має бути круглим, без сплющення, глибоких подряпин і заломів.

Для різьбового відводу звірте позначення 1/4″, тип і профіль різьби, а також спосіб ущільнення в місці приєднання. Дюймовий розмір різьби не дорівнює її зовнішньому діаметру після простого переведення в міліметри. Близькі за діаметром деталі можуть мати несумісну різьбу. Оцініть і простір навколо трійника: потрібен доступ для ключа та натискних кілець, а шланги мають підходити до входів без натягу й різких перегинів.

Ознаки несправності

З’єднувач варто перевірити, якщо з’явився витік біля цанги або різьби, шланг послабився в посадці, тріснув корпус чи пошкодилося натискне кільце. Зірвана різьба також є причиною заміни. Водночас негерметичність може спричиняти зношений кінець шланга: задирки, косий зріз і вм’ятини заважають щільному приляганню. Разом із трійником огляньте обидва шланги та різьбу отвору, куди він вкручується. Пошкоджений кінець можна відрізати до цілої ділянки, якщо довжини вистачить для прокладання без натягу.

Послідовність монтажу

Перекрийте подачу й повністю скиньте тиск у лінії. Очистьте місця приєднання, обріжте кінці шлангів рівно, перпендикулярно до їхньої осі, та приберіть задирки. Спочатку вкрутіть різьбовий відвід від руки, переконавшись, що він заходить без перекосу. Дотягуйте ключем за шестигранник; не повертайте з’єднання за корпус або шланги. Ущільнення добирайте відповідно до фактичного типу різьби й будови місця приєднання, не допускаючи потрапляння ущільнювального матеріалу в канал.

Вставте кожен шланг до упору й легким потягуванням перевірте, чи утримує його цанга. Після відновлення подачі перевірте всі місця з’єднання на герметичність способом, придатним для робочого середовища. Якщо є витік або слабка фіксація, знову скиньте тиск і перевірте посадку. Надмірне затягування не усуває несумісності різьби, а невідповідний діаметр шланга може призвести до його вислизання. Під час добору враховуйте також вимоги обладнання до середовища, тиску й температури в лінії.
