З’єднання цангове Т-подібне для шлангів 4×4 мм, зовнішня різьба 1/4

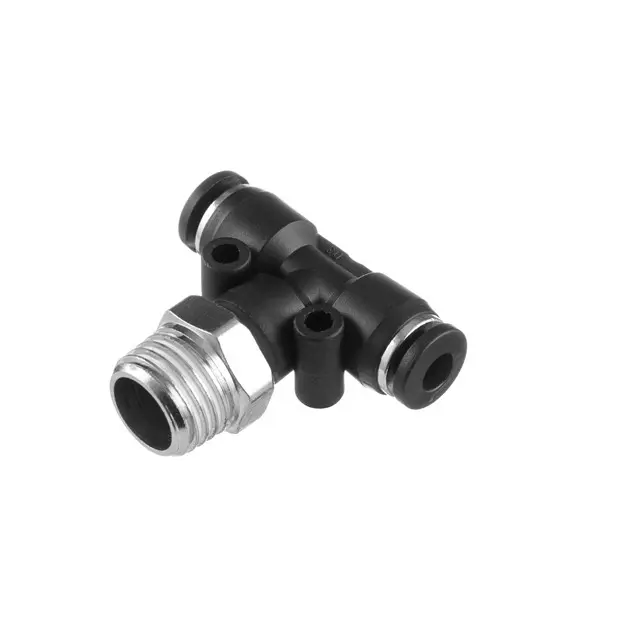

Т-подібне цангове з’єднання для поліуретанових шлангів дає змогу приєднати дві трубки до різьбового порту. Цангові входи розташовані навпроти один одного, а бічний відвід має зовнішню різьбу 1/4. Така форма зручна, коли трубки підходять до місця підключення з двох боків. Розмірне позначення з’єднання — 4×4 мм.

Будова та застосування

У двох входах трубки фіксуються цангами, а бічний відвід вкручується у відповідний різьбовий отвір. Натискні кільця біля входів призначені для вивільнення трубок під час розбирання. Поряд із різьбою є шестигранник під ключ, через який передають зусилля затягування. Розміщувати з’єднання слід так, щоб трубки не перегиналися біля входів і не відтягували корпус убік.

Причинами заміни можуть бути тріщини корпусу, пошкоджена різьба, витік у місці підключення або слабке утримання трубки. Якщо трубка зміщується після встановлення, варто перевірити її посадку та стан цанги. Водночас негерметичність може спричиняти сам кінець трубки: подряпини, овальність, косий зріз чи затвердіння матеріалу заважають щільному з’єднанню. Разом із фітингом оглядають обидві трубки та різьбовий отвір, у який він вкручується.

Як підібрати з’єднання

Зіставте позначення 4×4 мм зі знятою деталлю та розмірами трубок. Для цангового входу мають значення зовнішній діаметр, правильна кругла форма й неушкоджена поверхня трубки. Лише за внутрішнім діаметром шланга визначити відповідність цанзі не можна. Поліуретанові трубки добирають з урахуванням розміру й умов експлуатації; застосування інших матеріалів перевіряють за вимогами до конкретної лінії.

Для різьбового відводу звірте розмір 1/4, профіль різьби та спосіб ущільнення стику. Однакове розмірне позначення ще не означає взаємозамінності різьбових підключень. Перевірте також напрямок відводів і місце навколо корпусу: до натискних кілець потрібен доступ для подальшого від’єднання трубок. Допустимі тиск і температуру та придатність з’єднання для робочого середовища узгоджують із вимогами лінії.

Монтаж і перевірка

Перш ніж розбирати з’єднання, перекрийте подачу середовища та повністю скиньте тиск. Приберіть забруднення навколо стиків. Щоб вийняти трубку, притисніть кільце вивільнення й витягніть її без перекошування. Огляньте кінець: зім’яту чи подряпану ділянку зрізають, якщо запасу довжини вистачає для прокладання без натягу. Зріз роблять поперечним, рівним, без задирок; деформований кінець не варто повторно затискати в цанзі.

Різьбовий відвід спочатку вкрутіть рукою, щоб перевірити правильне входження різьби. Для затягування користуйтеся шестигранником, не навантажуючи цангові входи. Спосіб ущільнення має відповідати різьбовому стику, а залишки ущільнювального матеріалу не повинні потрапляти в прохід. Вставте кожну трубку до упору й легким зворотним рухом перевірте, чи вона зафіксована. Після відновлення подачі перевірте обидва входи та різьбове підключення на витоки. Невідповідний діаметр трубки, несумісна різьба або постійне бічне навантаження можуть порушити герметичність і спричинити роз’єднання лінії.
