З’єднання цангове Т-подібне для поліуретанових шлангів 12 мм

Т-подібне цангове з’єднання для поліуретанових шлангів 12 мм об’єднує три ділянки лінії та утворює бічне відгалуження. Такий трійник потрібен, коли від основної магістралі необхідно відвести ще один шланг. Під час заміни враховують не лише розмір трубки, а й напрямок виходів, місце для корпусу та можливість дістатися до цанг після монтажу.

Як влаштоване з’єднання

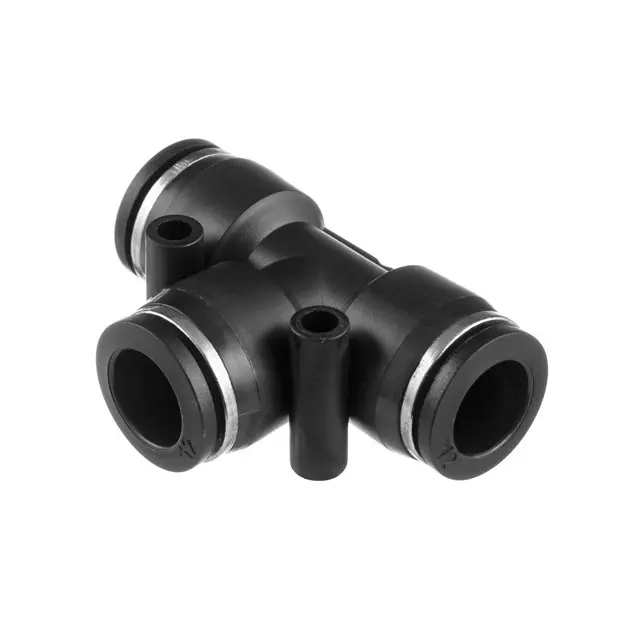

Два отвори лежать на одній осі, а третій виходить убік. Кожне гніздо має кільце цангового механізму: трубку вставляють усередину, де вона фіксується від витягування. Щоб роз’єднати такий стик, цангу звільняють натисканням на кільце. На чорному корпусі є два виступи з наскрізними отворами. Розташовуючи трійник, залиште вільний простір біля цих отворів і навколо кілець усіх трьох приєднань.

Орієнтири для підбору

Розмір з’єднання — 12 мм. Для цангової посадки потрібно звіряти зовнішній діаметр шланга та перевіряти поверхню, яка контактує з ущільненням. Вимірюйте трубку на рівній ділянці без зминання і порівнюйте результат із вимогами з’єднання. Самого внутрішнього діаметра недостатньо: невідповідна трубка може заходити в отвір, але не забезпечувати належного затискання та щільності стику.

Зіставте старий і новий трійники за розташуванням відгалуження, відстанями між виходами та розмірами корпусу. Шланги мають підходити прямо, без натягу та різкого згинання біля гнізд. Якщо замість поліуретанової трубки використовується інший матеріал, перевірте його придатність до цангового затискання: однаковий діаметр не визначає жорсткість стінки. Окремо узгодьте параметри з’єднання з робочим середовищем, тиском і температурою у вашій лінії.

Ознаки несправності

Трійник оглядають, якщо біля шланга з’явилося протікання або витік повітря, трубка погано тримається, корпус тріснув чи кільце цанги пошкоджене. Причина негерметичності іноді криється в кінці самого шланга. Подряпини вздовж поверхні, овальна форма, заломи та косий зріз заважають ущільненню. Разом зі з’єднанням перевірте всі три трубки. Пошкоджений кінець можна обрізати, якщо залишено достатньо довжини для прокладання без натягу; закороткий або затверділий шланг варто замінити.

Монтаж без перекосів

Від’єднувати трійник потрібно після припинення подачі та повного скидання тиску. Спочатку очистьте місця приєднання, щоб під час розбирання бруд не потрапив усередину. Натисніть на кільце цанги й обережно вийміть трубку, не вириваючи її із затиснутого механізму. Для встановлення підготуйте прямі торці без задирок. Кожен шланг вводьте рівно до упору, а потім легко потягніть назад, перевіряючи, чи спрацювала фіксація. Обмотувати трубку ущільнювальною стрічкою для такого приєднання не потрібно.

Прокладіть шланги так, щоб їхня вага та вібрація не навантажували виходи з’єднання постійним боковим зусиллям. Після відновлення подачі перевірте герметичність усіх трьох стиків способом, придатним для робочого середовища. Невідповідний діаметр, неповне вставляння або перекіс можуть спричинити витік і висмикування трубки. Якщо герметичності немає, знову скиньте тиск та перевірте зріз, зовнішню поверхню шланга й роботу цанги.
