З’єднання цангове Т-подібне для поліуретанових шлангів 10 мм

Т-подібне цангове з’єднання для поліуретанових шлангів 10 мм призначене для розгалуження лінії. Трійник дає змогу під’єднати два відгалуження до одного шланга або сполучити три ділянки відповідно до схеми системи. Така форма потрібна там, де шланги розходяться в різних напрямках. Під час заміни варто зберегти зручне розташування підведень, щоб вони не заламувалися біля входів і не відтягували корпус убік.

Як влаштований трійник

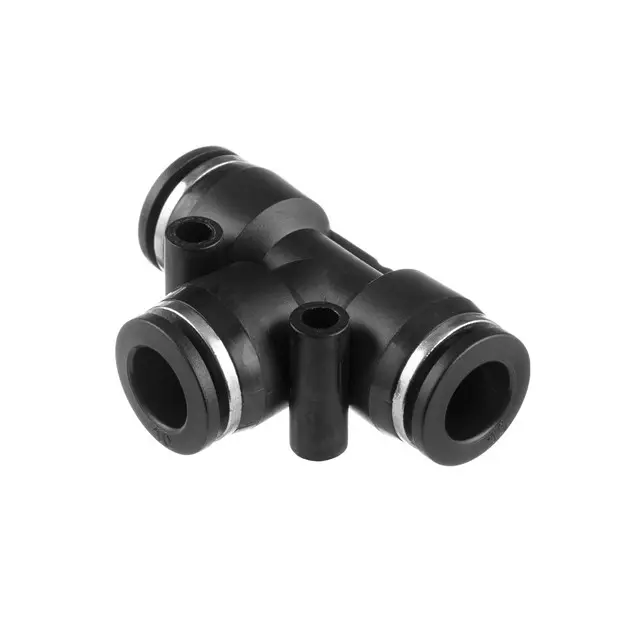

Три цангові гнізда утворюють Т-подібне з’єднання. Корпус чорний, біля входів розташовані кільця; також є два виступи з отворами. Цанга утримує вставлений шланг, тому якість посадки залежить від його діаметра, круглої форми та стану зовнішньої поверхні. Намотування ущільнювальної стрічки на шланг не компенсує неправильний розмір і може завадити затисканню.

Підбір до шлангів

Позначення 10 мм звіряють із розміром знятого з’єднання та параметрами шлангів. Для цангового кріплення насамперед перевіряють зовнішній діаметр трубки: самого розміру її внутрішнього проходу недостатньо. Вимірюйте рівну, неушкоджену ділянку, оскільки затиснутий або деформований кінець може дати хибний результат. Порівняйте розташування виходів і переконайтеся, що навколо трійника вистачає місця для підведення всіх трьох шлангів без різких перегинів.

Поліуретановий шланг має бути придатним до цангового з’єднання за жорсткістю та станом стінки. Для трубок з інших матеріалів окремо перевіряють можливість такого кріплення. Робоче середовище, тиск і температуру узгоджують із вимогами системи та документацією з’єднувальних деталей. Однаковий діаметр ще не означає придатність до будь-яких умов: помилка може спричинити негерметичність або висмикування шланга.

Ознаки потреби в заміні

Трійник замінюють, коли корпус тріснув, вхідні кільця пошкоджені, затискач перестав утримувати трубку або з’єднання повторно втрачає герметичність. Водночас перевіряють кінці шлангів: поздовжні подряпини, овальність і заломи також заважають щільній посадці. Огляньте кожне з трьох підведень. Якщо довжина дозволяє, пошкоджений кінець відрізають до рівної ділянки; шланг із тріщинами чи затверділою стінкою замінюють.

Порядок встановлення

Спочатку перекрийте подачу робочого середовища та повністю скиньте тиск. Приберіть бруд навколо трійника, перш ніж відкривати з’єднання. У звичайному цанговому роз’ємі для виймання шланга натискають вхідне кільце до корпусу та витягують трубку без ривків. Якщо вона не виходить, перевірте, чи кільце натиснуте повністю. Спроба виламати шланг убік може пошкодити посадкове місце.

Підготуйте рівні торці під прямим кутом, видаліть задирки й вставте шланги до упору. Злегка потягніть кожен у зворотному напрямку, щоб перевірити фіксацію. Підведення мають лежати вільно: надто короткий відрізок або невдало розташоване сусіднє кріплення створює постійне навантаження на корпус. Відновивши подачу, перевірте герметичність усіх трьох місць посадки способом, придатним для робочого середовища. Якщо є витік, знову скиньте тиск і перевірте глибину вставляння, стан трубки та відповідність розміру.
