З’єднання цангове L-подібне для шланга 10 мм, зовнішня різьба 1/2″

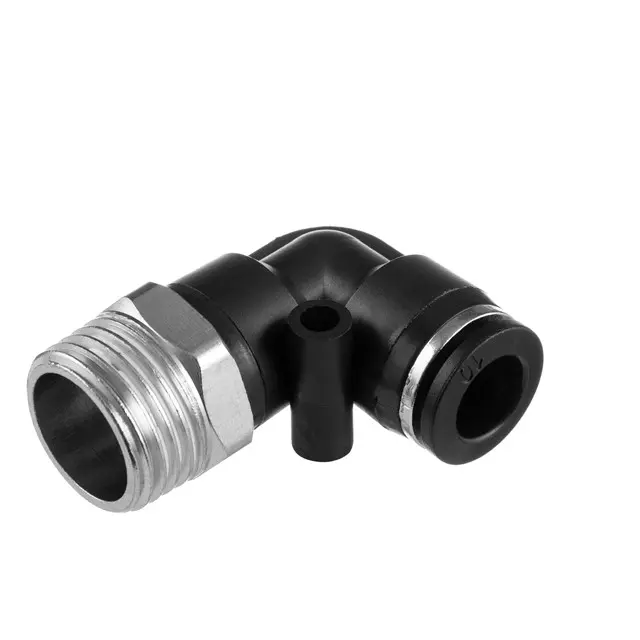

Цангове L-подібне з’єднання слугує для підключення поліуретанового шланга 10 мм до різьбового порту 1/2″. Кутовий корпус змінює напрямок лінії на 90° біля самого підключення. Це дає змогу прокласти шланг уздовж обладнання без різкого згину на виході. Один бік фітинга має зовнішню різьбу, інший — цанговий вхід із натискним кільцем для від’єднання шланга.

Будова та робота

Шланг вводять у цанговий вхід до упору, де він фіксується всередині з’єднання. Щоб вийняти його під час обслуговування, спочатку повністю скидають тиск, притискають кільце до корпусу й обережно витягують шланг. Тягнути із зусиллям, не звільнивши затиск, не варто: можна пошкодити поверхню трубки або механізм утримання.

Щільність підключення залежить від стану кінця шланга. Ділянка, що заходить у фітинг, має бути рівною, без поздовжніх подряпин, заломів і деформації. Косий зріз також заважає правильній посадці. Якщо трубка пошкоджена, нове з’єднання саме по собі може не усунути витік. У такому разі готують неушкоджений кінець, а коли запасу довжини немає — замінюють шланг, щоб він не залишався натягнутим.

Перевірка розмірів і посадки

Для цангового входу підбирають шланг із зовнішнім діаметром 10 мм. Вимірювання лише внутрішнього отвору не дає потрібного розміру для цього з’єднання. Фітинг призначений для поліуретанових шлангів; для трубки іншого типу слід перевірити придатність до цангового затиску. Надто м’яка стінка або невідповідний зовнішній діаметр можуть стати причиною слабкої фіксації та втрати герметичності.

На різьбовому боці звіряють не лише розмір 1/2″, а й профіль, крок, циліндричну чи конічну форму різьби та спосіб ущільнення. Самого збігу позначення недостатньо для правильного підбору до порту. Порівняйте знятий фітинг із місцем установлення: чи вистачає простору для кутового корпусу, куди виходитиме шланг і чи залишиться доступ до натискного кільця.

Ознаки несправності

З’єднання потребує заміни, якщо корпус тріснув, різьба пошкоджена, кільце заїдає або затиск перестав утримувати шланг. Витік біля входу теж є приводом для перевірки, але спершу огляньте поверхню самої трубки: причина може бути в подряпині чи деформованому кінці. Біля різьбового підключення перевіряють стан порту та ущільнення. Не залишайте шланг під постійним натягом — таке навантаження передається на фітинг.

Порядок установлення

Перед розбиранням перекрийте подачу й повністю скиньте тиск у лінії. Очистьте різьбовий порт від забруднень і залишків старого ущільнення. Кінець шланга обріжте рівно, приберіть задирки та переконайтеся, що всередину не потрапили обрізки. Фітинг спочатку вкручуйте від руки. Якщо він одразу йде туго або перекошується, перевірте відповідність різьб, а не намагайтеся дотягнути його силою.

Для затягування використовуйте шестигранник різьбової частини; кутовий корпус не повинен слугувати важелем. Спосіб ущільнення має відповідати порту й умовам роботи лінії. Вставте шланг до упору та легким зворотним рухом перевірте, чи затиск його тримає. Прокладіть трубку без натягу та різкого перегину біля входу.

Після відновлення подачі перевірте герметичність обох підключень способом, придатним для робочого середовища. Неповна посадка шланга, неправильно підібрана різьба або надмірне затягування можуть спричинити витік, пошкодження порту чи від’єднання лінії. Огляньте також найближчі кріплення шланга: вони мають підтримувати його, не змушуючи тиснути на з’єднання збоку.
