З’єднання цангове L-подібне для поліуретанового шланга 8 мм, зовнішня різьба 1/2″

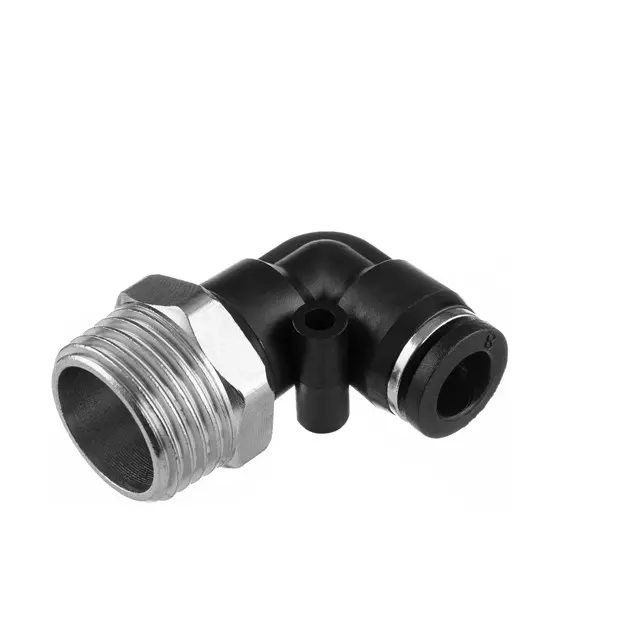

Цангове L-подібне з’єднання призначене для підключення поліуретанового шланга 8 мм до порту з внутрішньою різьбою. Один кінець має зовнішню різьбу 1/2″, другий — цанговий вхід для шланга. Кутова форма дає змогу спрямувати шланг убік одразу біля точки підключення та прокласти його без різкого перегину за фітингом.

Будова та робота

Цанга утримує вставлений шланг за його зовнішню поверхню. Навколо входу розташоване натискне кільце з позначенням «8»: його натискають для вивільнення шланга, попередньо скинувши тиск у лінії. Біля різьбової частини є шестигранник під ключ. Саме за нього закручують і відкручують з’єднання, щоб не передавати зусилля через кутовий корпус або цанговий вхід.

Під час прокладання шланга біля фітинга залишають вільну ділянку без натягу. Постійне бокове навантаження, залом або вага незакріпленої лінії можуть погіршити посадку та спричинити витік. Кутове з’єднання задає напрямок виходу, але не замінює кріплення довгої ділянки шланга.

Як перевірити розмір і приєднання

Для цангового входу потрібен шланг із зовнішнім діаметром 8 мм. Вимірювання лише внутрішнього отвору для такого підбору недостатньо. Перевірте поверхню на ділянці захоплення: глибокі подряпини, тріщини й овальність заважають щільному приляганню. Шланги з інших матеріалів добирають за придатністю до цангового кріплення та умовами, у яких працюватиме лінія.

Розмір різьби 1/2″ — це позначення приєднання, а не зовнішній діаметр 12,7 мм. Зі знятим фітингом і відповідним портом звіряють стандарт різьби, її крок, форму та спосіб ущільнення. Окремо оцінюють простір для кутового корпусу й ключа, а також доступ до натискного кільця після встановлення. Невідповідна різьба може зіпсувати отвір у відповідній деталі, а неправильно підібраний шланг — втрачати герметичність або вислизати з цанги.

Ознаки несправності

З’єднання варто перевірити, якщо з’явився витік біля шланга чи різьби, шланг погано тримається або кільце почало заїдати. Тріщини корпусу та пошкодження різьби також є причинами заміни. Водночас витік може виникати через скошений зріз, бруд чи зношену поверхню самого шланга. Огляньте його кінець і найближчу ділянку, а також різьбу порту, у який встановлюється фітинг.

Якщо кінець шланга пошкоджений, його зрізають до рівної неушкодженої ділянки за умови достатньої довжини. Після вкорочення шланг має залишатися вільним, без натягу на вході. Якщо це неможливо, замінюють відповідний відрізок. Така перевірка допомагає не переносити причину витоку на нове з’єднання.

Монтаж

Спочатку відключають лінію та повністю скидають тиск. Натиснувши кільце, виймають шланг, а фітинг відкручують ключем за шестигранник. Порт очищають від забруднень і залишків ущільнення. Спосіб ущільнення добирають відповідно до типу різьби та робочого середовища, не допускаючи потрапляння матеріалу всередину каналу. З’єднання закручують без перекосу; якщо різьба не збігається, збільшувати зусилля не можна.

Шланг обрізають рівно, очищають і вставляють до упору. Легким зворотним рухом перевіряють, чи він утримується цангою. Робочий режим відновлюють поступово, контролюючи герметичність біля шланга та різьбового порту. За появи витоку тиск знову скидають, після чого перевіряють глибину посадки, стан поверхні шланга й ущільнення різьби.
