З’єднання цангове L-подібне для поліуретанового шланга 6 мм, зовнішня різьба 1/2″

Цангове L-подібне з’єднання призначене для підключення поліуретанового шланга розміром 6 мм до різьбового порту. З боку обладнання воно має зовнішню різьбу 1/2″, а для трубки — цанговий вхід із натискним кільцем. Кутова форма спрямовує шланг упоперек різьбового приєднання. Таке розташування зручне, коли за прямого виходу трубку довелося б різко згинати або вона впиралася б у сусідню деталь.

Як влаштоване з’єднання

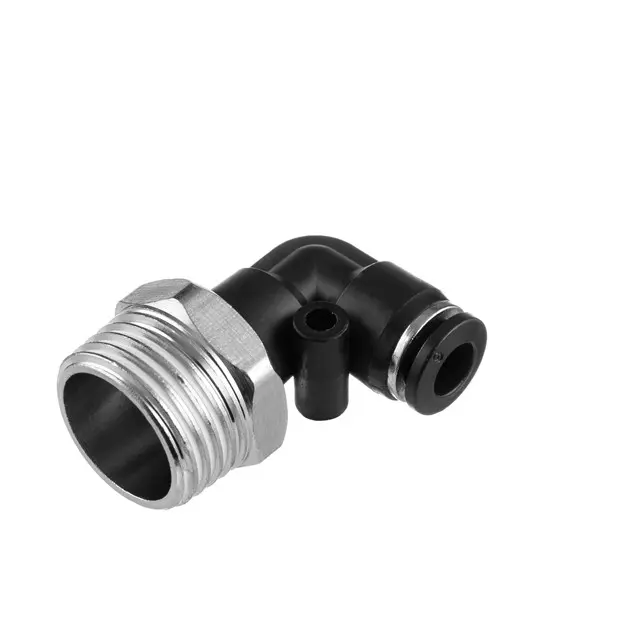

Кінець шланга заходить у приймальний отвір і фіксується всередині цангового кріплення. Щоб вийняти трубку під час розбирання, використовують натискне кільце. Біля різьби є шестигранник під ключ: саме до нього прикладають зусилля під час закручування. Кутова частина корпусу чорна, різьбова — срібляста. Обираючи положення з’єднання, залиште простір для ключа та доступ до кільця, щоб надалі можна було від’єднати шланг.

Як перевірити відповідність

Зіставте старе й нове з’єднання за розміром трубки, зовнішньою різьбою, напрямком виходу та вільним місцем біля порту. Для цангової посадки має значення зовнішній діаметр шланга. Вимірюйте його на рівній, не розтягнутій ділянці, а не за внутрішнім отвором. Позначення 1/2″ саме по собі не визначає профіль різьби та спосіб ущільнення. Перевірте тип різьби гнізда, довжину частини, що вкручується, й ущільнення попереднього з’єднання. Несумісну різьбу не можна дотягувати силою: це загрожує пошкодженням порту.

Огляньте також сам шланг. У місці фіксації його поверхня має бути рівною, без глибоких подряпин, заломів та овальності. Якщо трубка виготовлена з іншого матеріалу, перевірте її придатність до цангового затискання: надто м’які або деформовані стінки заважають правильній посадці. Умови застосування з’єднання та шланга мають відповідати середовищу, тиску й температурі системи, до якої їх підключають.

Ознаки несправності

З’єднання замінюють через тріщини корпусу, зіпсовану різьбу, заклинювання натискного кільця або ослаблення фіксації трубки. Витік біля цангового входу може бути пов’язаний і з пошкодженим кінцем шланга, тому перевіряють обидві деталі. Під час розбирання огляньте різьбове гніздо, прилеглу ділянку трубки та її кріплення. Постійний натяг, навантаження збоку й крутий згин одразу за з’єднанням можуть знову порушити герметичність навіть після заміни.

Монтаж і перевірка

Спочатку вимкніть подачу та повністю скиньте тиск. Очистьте порт від забруднень, огляньте різьбу й підготуйте ущільнення відповідно до її типу та робочого середовища. Починайте вкручувати з’єднання рукою, а ключем затягуйте за шестигранник. Не повертайте його, використовуючи кутовий корпус як важіль. Шланг обріжте рівно впоперек, очистьте кінець і вставте до упору. Злегка потягніть назад, щоб перевірити фіксацію, та прокладіть трубку без натягу й різкого перегину.

Після відновлення подачі перевірте герметичність різьбового стику та входу шланга способом, придатним для середовища системи. Для повторного роз’єднання знову скиньте тиск, натисніть кільце й витягніть трубку без ривків. Якщо з’явився витік, спершу знайдіть місце порушення посадки чи ущільнення. Надмірне затягування не усуває невідповідність різьби або пошкодження шланга й може ускладнити подальший ремонт.
