З’єднання цангове L-подібне для шланга 12 мм, зовнішня різьба 1/4″

L-подібне цангове з’єднання призначене для підключення поліуретанового шланга 12 мм до різьбового отвору та зміни напрямку лінії. З боку обладнання розташований штуцер із зовнішньою різьбою 1/4″, а шланг приєднується через цанговий вхід. Кутова форма дає змогу спрямувати шланг уздовж корпусу, щоб він не перегинався одразу біля точки підключення.

Будова та робота

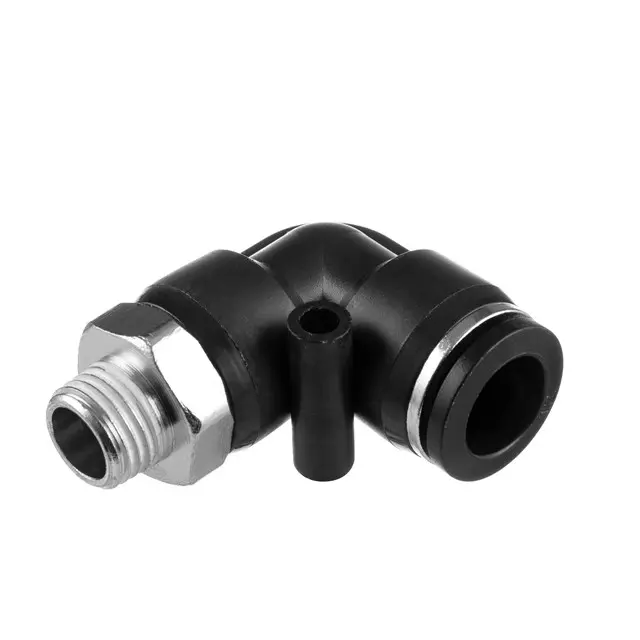

Цанга утримує вставлений шланг за його зовнішню поверхню. Навколо входу є натискне кільце, яке звільняє шланг під час розбирання. Біля різьби передбачений шестигранник під ключ, тому зусилля затягування прикладають саме до нього. Корпус чорний, різьбова частина та грані під ключ мають сріблясту поверхню. Цанговий вхід і різьбовий вихід спрямовані під прямим кутом один до одного.

Як підібрати з’єднання

Основні орієнтири — шланг 12 мм і зовнішня різьба 1/4″. Зіставте їх зі знятою деталлю та приєднувальним отвором обладнання. Для цангового кріплення перевіряють зовнішній діаметр шланга, круглу форму перерізу й стан поверхні. Вимірювання лише внутрішнього отвору шланга не визначає потрібного розміру цанги. Якщо плануєте приєднувати трубку з іншого матеріалу, перевірте її придатність до такого кріплення: надто м’які стінки або невідповідна поверхня можуть завадити надійній фіксації та ущільненню.

Позначення 1/4″ потрібно звіряти разом із кроком, профілем різьби та способом ущільнення. Зовні близькі різьби не завжди поєднуються між собою, а спроба затягнути невідповідний штуцер може пошкодити отвір. Переконайтеся, що для кутового корпусу вистачає місця, до шестигранника можна підвести ключ, а натискне кільце залишиться доступним для обслуговування. Робоче середовище, тиск і температуру лінії узгоджують із вимогами до з’єднання та шланга.

Ознаки несправності

З’єднання оглядають, якщо біля шланга чи різьби з’явився витік, цанга погано тримає трубку або кільце заїдає. Тріщини корпусу та пошкоджені витки також є причинами для заміни. Водночас негерметичність буває наслідком подряпин, зминання або косого зрізу кінця шланга. Разом зі з’єднанням перевірте сусідню ділянку шланга, різьбу в обладнанні та ущільнювальні деталі. Встановлення нового фітинга не усуває пошкоджень поверхні трубки в місці контакту з ущільненням.

Монтаж без зайвого навантаження

Спочатку перекрийте подачу та повністю скиньте тиск у лінії. Щоб витягнути старий шланг, натисніть на кільце й виведіть трубку без ривків та перекошування. Приєднувальний отвір очистьте від бруду й залишків попереднього ущільнення. Штуцер спершу вкручують рукою, після чого підтягують ключем за шестигранник. Спосіб ущільнення має відповідати різьбовому з’єднанню; надмірне затягування не виправляє помилку підбору.

Чистий кінець шланга з рівним поперечним зрізом вставляють до упору. Легким потягуванням перевіряють, чи спрацювала фіксація. Шланг прокладають із плавним вигином, без натягу та постійного бічного навантаження на цангу. Після відновлення подачі перевіряють герметичність біля різьби й входу шланга способом, придатним для робочого середовища. Неповне вставляння трубки, невідповідна різьба або перекіс можуть спричинити витік чи роз’єднання лінії.
