З’єднання цангове L-подібне для шланга 8 мм, зовнішня різьба 1/4

Цангове L-подібне з’єднання призначене для підключення поліуретанового шланга 8 мм до різьбового порту з поворотом лінії під прямим кутом. Один кінець має цанговий вхід для шланга, другий — зовнішню різьбу 1/4. Кутова форма дає змогу спрямувати шланг уздовж поверхні обладнання без різкого перегину біля точки приєднання.

Будова та підключення

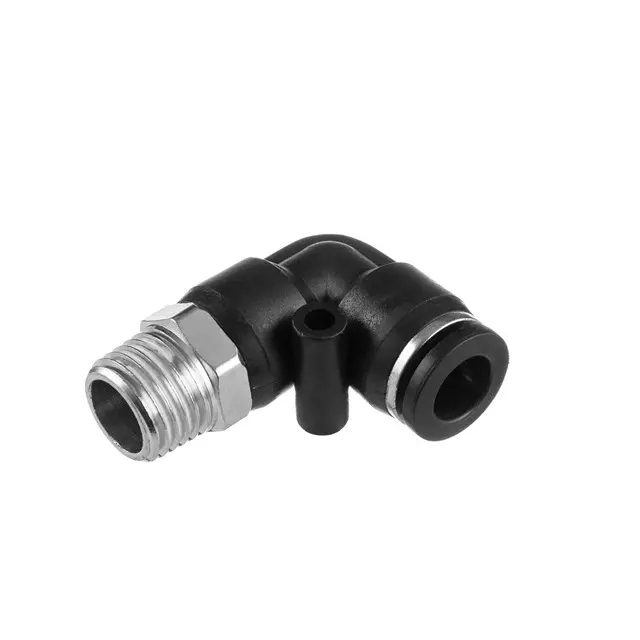

Фітинг поєднує різьбове кріплення з цанговою фіксацією трубки. Різьбовий кінець вкручують у відповідний отвір, а шланг вставляють у приймальний вхід. Навколо нього розташоване натискне кільце, яке використовують для вивільнення трубки. На різьбовій частині є шестигранник під ключ: саме через нього передають зусилля під час затягування. Корпус чорний, кільце виступає за край входу та залишається доступним для натискання.

Орієнтири для підбору

Зіставте зі знятим з’єднанням три основні ознаки: розмір шланга 8 мм, зовнішню різьбу 1/4 та кутове розташування кінців. Для цангового затискача перевіряють зовнішній діаметр трубки, адже він утримує й ущільнює її по зовнішній поверхні. Звірте маркування шланга та виміряйте рівну, недеформовану ділянку. Замала трубка може вислизати або пропускати середовище, а завелика не зайде на потрібну глибину.

Позначення 1/4 порівнюють із типом і профілем різьби порту. Однаковий дробовий розмір ще не означає, що різьбові частини правильно з’єднаються: невідповідна пара може заклинювати з перших витків. Оцініть простір для корпусу, напрямок виходу шланга та можливість дістатися до натискного кільця. Після підключення трубка не повинна тягнути фітинг убік. Для інших матеріалів шланга перевіряють придатність до цангового кріплення та потрібну жорсткість. Робоче середовище, тиск і температуру узгоджують із документацією лінії та з’єднання.

Ознаки несправності

З’єднання перевіряють, коли з’являється витік біля трубки чи різьби, кільце заїдає або цанга слабко тримає шланг. Тріщини корпусу й пошкоджені витки також є причиною заміни. Водночас негерметичність біля входу може спричиняти сам шланг: нерівний зріз, подряпина вздовж поверхні, овальність чи залом. Разом із фітингом оглядають кінець трубки та різьбу порту. Зіпсовану ділянку відрізають лише тоді, коли довжини вистачає для вільного підключення; інакше потрібен інший шланг.

Монтаж без перекосів

Спочатку перекривають подачу та повністю скидають тиск. Після демонтажу старого фітинга очищають різьбовий отвір і перевіряють, чи немає пошкоджень. Нове з’єднання починають вкручувати рукою, далі підтягують ключем за шестигранник. Корпус не використовують як важіль. Ущільнення добирають відповідно до різьбової пари, не допускаючи потрапляння ущільнювального матеріалу в прохід. Надмірне затягування може зіпсувати різьбу або пошкодити корпус.

Кінець шланга зрізають перпендикулярно, очищають від задирок і бруду та вставляють до упору. Легким потягуванням назад перевіряють, чи спрацювала фіксація. Щоб вийняти трубку, після скидання тиску притискають кільце до корпусу й витягують її без ривків. Подачу після складання відновлюють поступово, контролюючи герметичність обох стиків способом, придатним для робочого середовища. Якщо виявлено витік, тиск знову скидають, а з’єднання розбирають для усунення причини.
